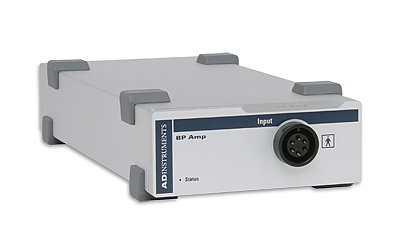

血压放大器 (BP Amp)
产品代码
FE117
概览
一种完全隔离的血压放大器，可以用于人体连接。该装置被预设以使用供应的一次性人类及动物血压传感器（开关）来测量压力 (mmHg)。
配供：
请注意：尽管传感器被供应时包装完好，但 ADInstruments 不保证包装的完整性和传感器是否丢失，因此在用于人体时必须经过气体消毒。
Key Features
- 与电线（干线）电路进行全电隔离以保证主体安全性
- 血压测量 (mmHg)：单位转换已经做完
- 一次性血压传感器预先校准
- 使用其他传感器时能覆盖校准
支持
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant详情和技术规格
技术
输入
- 连接类型：带 4 插脚传感器连接电缆的 6 插脚 Tronomed 牌 Spacelabs 0440-01- LX 传感器电缆
- 安全性：符合 IEC60601-1 BF（身体保护）标准
- 输入阻抗：400 Hz 交流电时>10 kΩ
- 输入隔离：变压器隔离（交流电桥运行）
- 隔离电压：1 分钟时为 4000 V ACrms
- 放大范围：3 级 50 至 250 mmHg 满量程（ PowerLab 及 血压放大器 (BP Amp) ）
0 至 250 mmHg
0 至 100 mmHg
0 至 50 mmHg
0 至 100 mmHg
0 至 50 mmHg
- 用户偏置：任意刻度偏置（例如，100 mmHg 范围为 –50，范围 –50 至 50）
- 频率响应：使用 PowerLab E 系列在 50 Hz 时为 –3 dB，使用 PowerLab S 系列在 55 Hz 时为 -3 dB
- 敏感度：校准 5 μV/V/mmHg 传感器标准（~350 Ω 桥）
- 准确：±2 % (±0.2 mmHg) 所有点，零点校正之后
- 输入泄漏电流：240V，50 Hz 时为 3 μArms；120V，60 Hz 时为 2 μArms
- 归零和偏置：自动软件控制快速归零，由内部 12 比特 DAC 控制；分辨率=±0.2 mmHg（提供传感器）
传感器
- 传感器类型：为搭配 MLT0670 一次性使用，已预先校准
- 血压传感器：一般应用无需进一步校准
- 励磁：400 Hz ±5% 时为 ~5 Vrms AC
- 替代类型：敏感度为 ~ 5 μV/V/mmHg，至高 1 kΩ 并带 4 插脚传感器连接线的传感器需要校准。
滤波器
- 低通滤波器：固定 55 Hz (–3 dB) 双极 Bessel 滤波器（受 PowerLab 设置限制）
输出
- 模拟信号：±2.0 V 满量程
控制端口
- I2C 端口：提供控制和电源。接口通信率为 ~50 Kbits/s。
物理配置
- 尺寸 (h × w × d)：55 mm × 120 mm × 260 mm
- 重量：1.2 kg
- 功率要求：最高 2.5 W
- 工作温度范围：5 至 35 °C，0 至 90% 湿度（非冷凝）
ADInstruments 保留随时修改这些规格的权利。
产品代码
FE117
血压放大器 (BP Amp)
兼容性
FE117
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
