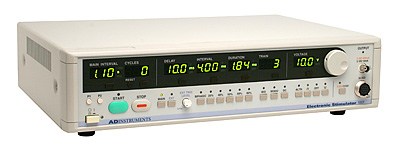

电刺激器

在单脉冲、成对脉冲、脉冲串和重复脉冲模式下提供电刺激。也支持双相刺激。

概览

设计用于在生理和药理学研究实验中提供电刺激。 该刺激器配有一个升压放大器，允许最大输出为 50 V 的电场刺激。输入端子还允许用外部信号进行信号混合和调制。

此产品目前不在欧洲销售。

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    Key Features

    • 提供刺激选项，包括：
      • 成串刺激 - 单脉冲、成对脉冲和串脉冲。
      • 双相脉冲刺激。
      • 具有 ±50 V 和 400 mA（内置升压放大器）的最大输出的电场刺激，伴有任何刺激波形。
    • 与外部信号结合时产生混合和调制的刺激波。
    • 高达 10 V 输出电压微调。
    • 用于连接 ML1101 刺激隔离器（Stimulus Isolator）的输出端口：
      • 提供恒定电压或恒定电流输出。
      • 提供正极性或负极性的刺激。
      • 提供出色的输入和输出线性。
      • 具有内置的过电流警报。
      • 显示通过隔离器的电量。

    支持

    支持文章

    我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。

    详情和技术规格

    技术

    订购时，请指定：
    电源电压 V，其中 115 = 110-115 V，220 = 220 V 和 240 = 240 V

    刺激触发
    主要间隔

    1) 开始
    A) 手动开关（前面板）
    B) 开始输入（后面板）

    输入脉冲：+3.5 V 或以上，10 μs 或以上

    输入阻抗：10 kΩ 或以上

    C) KEY 端子（后端）和 E 端子短路

    2) 停止
    A) 手动开关（前面板）
    B) 停止输入（后面板）

    输入脉冲：+3.5 V 或以上，10 μs 或以上

    输入阻抗：10 kΩ 或以上


    3) 设置周期

    • 设定范围：1 ms〜9990 s，±0.1％ 内
    • 单位：ms，s
    • 数值：3 位数


    4) 周期

    • 重复计数：1 到 999
    • 持续刺激：当设置为“运行”时


    5) 外部触发

    • 触发电平：0 至 +10 V 连续变量
    • 完全逆时针旋转时约 3 V
    • 输入阻抗：100 kΩ 或以上


    刺激波形设置

    1) 延迟

    • 设定范围：0 至 99.9 s，±1％，±2 μs 内
    • 单位：μs，ms，s
    • 数值：3 位数


    2) 间隔

    • 设定范围：100 μ〜999 s，±0.1％ 内
    • 单位：μs，ms，s
    • 数值：3 位数


    3) 持续时间

    • 设定范围：10 μ 至 99.9 s，±1％，±2 μs 内
    • 单位：μs，ms，s
    • 数值：3 位数


    4) 脉冲串

    • 设定范围：1 至 999
    • 设置为“运行”时连续运行


    刺激输出

    1) 输出极性和关闭

    • 极性开关：正极/负极（对调制或混合极性没有影响）
    • 关闭：没有输出到隔离器或输出端


    2) 调制

    • 幅度：取决于外部信号的幅度，包括极性（最大 ±10 V）
    • 线性度：±1 V 至 ±10 V 时，在 ±7% 范围内
    • 输入阻抗：100 kΩ 或以上
    • 没有关于混合波形的调制


    3) 混合

    • 混合方法：模拟量相加
    • 混合电压范围：0 至 ±10 V（混合后电压：最大 ±10 V）
    • 线性度：±1 V 至 ±10 V 时，在 ±7% 范围内
    • 输入阻抗：100 kΩ 或以上


    4) 直流

    • 输出电压：直流电流 0 至 ±10 V
    • 选择 ±50 V 输出时，直流电流为 0 至 ±50 V。


    5) 隔离器输出（对 ISO）

    引脚：1, 2 +15 V

    3 –15 V
    4 信号输出
    5 范围数据
    6 E
    7 范围数据同步时钟
    8 空白
    9 空白
    10 空白
    当选择 ±50 V 输出时，第四个信号不会输出五倍。
    (±10 V)


    6) 输出

    • 线性度：0 至 ±1 V，±50 mV 范围内，±1 V 至 ±10 V±5％
    • 输出阻抗：100 kΩ 以下（在 RL ≥ 2 千欧时）
    • 输出波形：上升和下降 3 μs 或更短
    • 偏差过大：5％ 以下


    7) ±50 V 输出

    • 线性度：0 至 ±5 V，±100 mV 内，±5 V 至 ±50 V，±5％ 内
    • 输出阻抗：10 Ω 或以下
    • 输出波形：上升和下降 7 μs 或更短
    • 偏差过大：10% 以下
    • 最大输出电流：400 mA 或以上


    同步输出信号

    1) 输出信号名称

    • 主要间隔
    • 设置周期结束
    • 外部触发
    • 延迟
    • 间隔
    • 脉冲串结束


    2) 输出信号

    • 幅度：+5 V
    • 脉冲宽度：约 500 μs
    • 上升：3 μs 或更短
    • 输出阻抗：1 kΩ 或以下


    语言：英语

    电源

    • 电压：AC 110 V，220 V 或 240 V ±10 %
    • （通过连接器更改电压范围）
    • 频率：50/60 Hz
    • 功率输入：70 VA


    环境

    • 主要工作环境：实验室


    工作环境

    • 温度：10 至 40°C
    • 湿度：30 至 90%
    • 大气压力：70 至 106 kPa


    储存环境

    • 温度：-20 至 60°C
    • 湿度：10 至 95%
    • 大气压力：70 至 106 kPa


    耐用性

    • 6 年（根据公司数据的自行认证）


    安装

    • 室内安装型


    安全标准

    • 适用的安全标准：IEC 60601-1 IEC 60601-1-2 :2001
    • 防触电保护类型：I 类
    • 所附防触电等级：B 应用部件
    • 防止有害液体进入的防护等级：IPX0（不带有特殊保护的设备）
    • 运行模式：连续运行
    • 耐电压：AC 1500 V，1 分钟
    • 漏电电流：对于通地漏电和外壳漏电，均为 100 μA 或更小
    • 绝缘电阻：50 兆欧或以上 (DC 500 V)
    • 刺激器机械强度：符合冲击 NS7231-5.7，振动 NS7231-5.8


    尺寸和重量

    • 尺寸：430（宽） x 98（高） x 300（深） mm
    • 重量：约 8.3 kg


    电磁兼容性

    • IEC 60601-1-2 :2001
    • EMC 电平 (CISPR11) B 类
