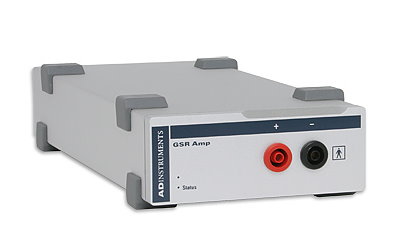

皮电反应（GSR）放大器

产品代码 FE116
Book a demo

概览

一个完全隔离的皮电反应放大器，具有低电压、75 Hz 交流励磁和自动归零功能。低压交流励磁减少了直流系统中出现电极极化伪影的现象。

皮电反应放大器内含：

单独购买的附件：

Key Features

  • 75 Hz振荡器，向患者的一根手指电极发送近似方波、低阻抗、低电压（22 mVrms）的信号。
  • 符合受试者安全的电流隔离，以及符合作为身体保护（BF 等级）仪器的人体接触的 IEC60601-1 标准。
  • 自动归零
  • 提供 GSR 手指电极和成人 Velcro® 绷带

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    支持

    Support Assistant

    Our Support Assistant can answer common questions and provide solutions.

    Go to Support Assistant

    详情和技术规格

    技术

    输入

    • 连接类型：2 × 4 mm 护套安全型香蕉插头接入客户电缆。两个干燥的、具有光亮镀层，适用于成人手指的 双极电极且其含 Velcro™ 附属带。
    • 励磁：常压交流励磁(22 mVrms @75 Hz)
    • 电流密度：≤0.5 μA cm–2
    • 安全性：符合 IEC60601-1 BF（身体保护）标准
    • 输入隔离：变压器隔离（交流电桥运行）
    • 隔离等级：4000 V Acrms 持续 1 分钟
    • 放大量程：满量程 1 至 40 μS，分 6 级（PowerLab 及 GSR 放大器）
    0 to 40 μS
    0 to 20 μS
    0 to 10 μS
    0 to 4 μS
    0 to 2 μS
    0 to 1 μS
    • 频率响应：–3 dB at 1 Hz
    • 精密度：±5 %
    • 输入泄漏电流：240 V，50 Hz 时为 <3 μArms；120 V，60 Hz 时为 <2 μArms
    • 归零和偏置：自动软件控制快速归零，由内部 12 比特 DAC 控制；分辨率 = ±0.2μS

    输出

    • 模拟信号：±2 V 满量程

    控制端口

    • I2C 端口：提供控制和电源。接口通信率为 ~50 Kbits/s。

    物理配置

    • 尺寸 (h × w × d)：55 mm × 120 mm × 260 mm
    • 重量：1.2 kg
    • 功率要求：最高 2.5 W
    • 工作温度范围：5 至 35 °C，0 至 90% 湿度（非冷凝）

    ADInstruments 保留随时修改这些规格的权利。

    产品代码

    FE116
    皮电反应（GSR）放大器

    兼容性

    FE116

    操作系统 推荐硬件 替代硬件
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
