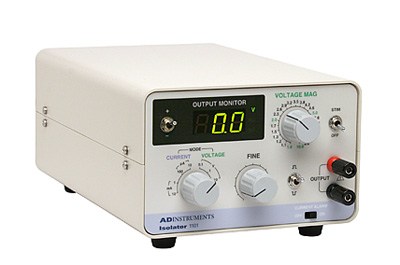

隔离器
产品代码
ML1101
设计用于与 ML1001 电刺激器,使其输出与地面绝缘 。
概览
隔离器设计用于 与 ML1001 电刺激器 一起使用,使输出与地面绝缘 。这将刺激面积最小化,以确保更高的精度,同时减少刺激伪影并便于对诱发动作电位的观察。
Key Features
- 数字功率指示:指示通过设备的功率量。
- 正极性和负极性的恒压/电流输出:该装置可以输出双相波恒定电压,该电压对于在用细胞和其它样品进行实验期间诱发动作电位诱导是必要的。
- 出色的输入和输出线性:输出相对于输入信号的幅度线性变化。
- 内置过电流报警:当负载的电极电阻过大,无法通过时,会产生报警。
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术
输入规格
- 最大输入振幅:±10 V 或以下
- 输入连接器:10 针连接器
绝缘方法
- 通过热耦合器的模拟信号传输
恒压段
- 粗调:0.1、1、10 V (3 步调整 )
- 微调:对所有范围进行连续调整的控制
- 放大计:×1 至 ×10(23 步控制)
- 输出最大电流:10 mA
- 输出阻抗:200 Ω 或更小(1 V 范围内 2 kΩ 或更小)
- 脉冲响应:所有范围均为10 μs 或以下
- 偏差过大:所有范围的 5% 或更小
恒流段
- 粗调:10μ、100μ、1m、10mA (4 步调整 )
- 微调:对所有范围进行连续调整的控制
- 脉冲响应:所有范围均为 10μs 或以下(RL = 10 kΩ)
- 偏差过大:所有范围的 5% 或更小
输出电流特性
- 输出绝缘:输出端子与机柜间 100MΩ 或以上(500 DC V)
- 杂散电容:输出端子与机柜之间 150 pF 或更小
- 显示指示:3 位 LED 指示 + 单元
- 准确度:5% 或以下
- 提供的输出极性开关
- 提供输出关闭功能模拟开/关
- 提供过载检测功能
- 当超过所保证的模拟电流范围时,产生警报。
使用环境条件:
- 工作温度范围:10 至 +40° C
- 工作湿度范围为 30 至 90%
- 大气压力:70 至 106 kPa
贮存环境条件:
- 贮存温度范围:-20 至 65 °C
- 贮存湿度范围:10 至 90%
- 大气压力:70 至 106 kPa
使用寿命
- 6 年(根据公司数据的自行认证)
安全等级
- 防止有害液体进入的防护等级:IPX0(不带有特殊保护的设备)
- 不保护易燃麻醉气体的防护等级(不适用)
- 运行模式:连续运行
尺寸和质量
- 尺寸:160(宽) x 100(高) x 250(深) mm
- 质量:2 kg
电磁兼容性
- IEC60601-1-2:2001(连接到 1001 时)
