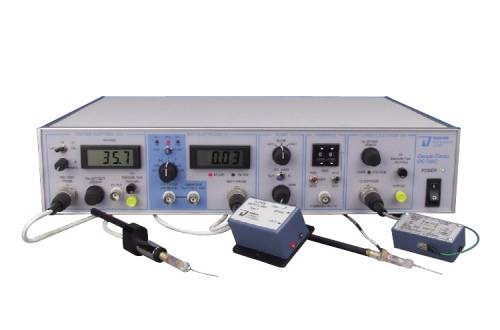

卵母细胞电压钳放大器

产品代码 OC-725C-V

用于双电极电压钳 (TEVC) 爪蟾卵母细胞和其它大型细胞

Book a demo

概览

用于大型细胞（爪蟾卵母细胞）和细胞结构（乌贼轴突）的两电极全细胞电压钳。可通过一个 PowerLab 和 LabChart 数据采集系统记录测量数据（单独购买）。两电极电压钳 (TEVC) 放大器的特点：

  • 高 AC 和 DC 增益
  • 高顺应电压 (±180 V) - 几乎在任何情况下都可确保快速、非饱和的电压钳性能
  • 两种电压钳速度（慢速或快速）
  • 改进的浴槽电压钳探头– 较大的电流测量范围
    • 将较小电流放大至可用水平
    • 记录较大电流（高达 1 mA）无输出饱和
  • 独特的浴槽电压钳电路 - 无需电阻补偿，准确地测量浴槽电流
  • 同时显示膜电压 (Vm) 和膜电流 (Im)
  • 蜂鸣控制（1 kHz 方波）可协助以最少的泄漏量穿透细胞膜。
  • 电容 补偿 Vm


配供：

配件（单独购买）：

购买时，配供卵母细胞电压钳放大器：

Key Features

  • 高顺应电压 (±180 V)
  • 独特的浴槽电压钳电路
  • 是大型细胞和如乌贼轴突等细胞结构的完美电压钳
  • 广泛的电流测定范围
  • 更低的噪音等级和四极贝塞尔滤波器
  • 内部开关可支持与电流电极相连的，而非浴槽内部的电流的测定
  • 可选的差分电压探头
  • 泄露最少的细胞膜渗透中各电极辅助设备的蜂鸣控制 (1 kHz 方波）
  • 当顺从电压超出卵母细胞的安全保护时，超载警报（声音和视觉）指示电流记录可能饱和。
  • 电压及电流电极的直流偏移
  • 电压及电流电极的电极测试
  • 电压表电压输入的容量补偿

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    支持

    Support Assistant

    Our Support Assistant can answer common questions and provide solutions.

    Go to Support Assistant

    详情和技术规格

    技术

    订购信息

    订购卵母细胞电压钳放大器时请说明以下内容： 电源电压 (V) = 115 适用于 110-115 V 或 220 适用于 220-240 V。

    卵母细胞电压钳放大器规格

    测试条件 #1 用于达到规格的模型细胞。
    模型膜： 1 MΩ 与 220 nF 并联。
    电流和电压电极均为 1 MΩ 阻抗。
    测试条件 #2 用一个 8电极贝塞尔滤波器进行噪音测量。
    电压记录通道 (Vm) V 探头输入阻抗 0.5 x 1012Ω，1 pF
    输出阻抗 100Ω
    DC 偏移量 ± 200 mV 输入。从零的变化，10 转动控制（20 mV/转）。
    噪音 (0-10 kHz) 3 µV RMS 输入接地
     20 µV RMS 模型细胞
    电极测试 仪表读数 10 mV/MΩ
    100 mV/MΩ Vm x10 输出
    测量范围 ± 199.9 mV 满量程
    电容补偿 0 - 90 pF
    电流传感通道（浴槽电压钳）(Im) 噪音 (0-1 kHz) 4.5 nA RMS 浴槽电压钳
    10 nA RMS 输出段
    I 监测输出 1 nA/mV - 1 mA/10V 7 步 和 3 量程，x0.1，x1 和 x10。
    增益电报输出 0.2 - 2.6 V 7 步（200 mV/步）和 3 量程，x0.1，x1 和 x10。 与数据采集软件兼容*
    测量范围，满量程 电压钳电流：± 199.9 µA
    电极电压 (Ve) ± 199.9 mV；电压钳模式关闭时，电流计读数 Ve。
    电流电极通道 顺应电压 ±180 V
    钳位速度 350 微秒；(10-90%) 100 mV 方波命令应用于模型细胞
    增益 可变 AC/DC： 0 - 2000
    固定 DC 增益 选择开关： 1 x 106
    Ve DC 偏移 ± 200 mV 输入（20 mV/转）
    电极测试 电流计读数 10 mV/MΩ
    100 mV/MΩ Ve x10 输出后板
    指令 保持 用数字电位计手动设置， 2 数位分辨率和 2 量程：
    x1 量程： ± 1 - 99 mV 1 mV 步
    x2 量程： ± 2 - 198 mV 2 mV 步
    外部 COMMAND IN÷10 的外部信号以因子 10 衰减。
    1 V 适用 = 100 mV 指令
    物理尺寸 外壳 8.9 cm H x 43.2 cm W x 30.5 cm D
    电压探头 12.5 mm D x 5 cm L 带 1.8 m 导线
    固定把手 4.8 mm D x 6.3 cm L
    浴槽探头 2.3 cm H x 3.5 cm W x 4.2 cm L 带 1.8 m 导线
    装运重量 6.8 kg
    保修期 三年，零部件和人工
    电源要求 100-130 V 或 220-240 VAC、50/60 Hz、20 VA

    产品代码

    OC-725C-V
    卵母细胞电压钳放大器
