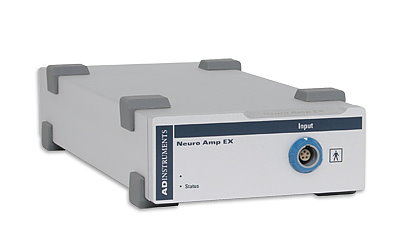

神经放大器 EX (Neuro Amp EX)

神经放大器| 显微神经成像 | 测量神经活动

产品代码 FE285
Book a demo

神经放大器 EX 是一款高端设备，可扩展 PowerLab 系统的功能，使用显微神经成像技术记录神经活动。

神经放大器 EX (Neuro Amp EX) 是一款低噪音、高增益设备，适用于需要宽带通（100 Hz 至 5 kHz）和高信噪比的所有记录环境。



概览

神经放大器 EX (Neuro Amp EX) 是一款低噪音、高增益神经放大设备，适用于需要宽带通（100 Hz 至 5 kHz）和高信噪比的所有记录环境。

作为一种高端设备, 神经放大器使研究人员在使用 PowerLab 时能够使用显微神经成像技术测量神经活动。

该神经放大器是完全绝缘，适合人体和动物使用。

神经放大器 EX (Neuro Amp EX) 提供：

  • 与电线（主电源）电路进行全电隔离以保证主体安全性
  • 专为测量神经细胞活动而设计的低噪音、高增益差分放大器。
  • 受软件控制的低通、高通和电源滤波器，去掉多余的信号频率。
  • 通过音频输出监听神经信号。

随神经放大器 EX (Neuro Amp EX) 提供：

（请注意：不提供微电极）。

神经放大器 EX (Neuro Amp EX)：

神经放大器 EX [FE285] 旨在使 PowerLab 系统对来自人或动物受试者的单个神经元或轴突的单个单元或多个单元细胞外动作电位进行单独测量。它由一个带绝缘接地连接的电绝缘差分输入 AC 放大器组成。它可以使用分离式接地，“菊花链式”连接多个神经放大器 EX，以便从不同的对象进行记录。


请注意，神经放大器 EX (Neuro Amp EX) 不适用于采用玻璃微电极进行的胞内记录。只有单一神经放大器 EX (Neuro Amp EX) 才可连接至单一的 PowerLab。

Key Features

  • 与电线（主电源）电路进行全电隔离以保证主体安全性
  • 低噪音、高增益差分放大器，专门用于测量神经生理细胞外信号。
  • 低通、高通和电源滤波器通过软件控制，可清除不需要的信号频率，适合于特定的用途。
  • 通过音频输出监听神经信号。

神经放大器 EX (Neuro Amp EX) 探头通过 10 Hz 高通滤波器提供 100 x 增益。导线屏蔽层直接连接至外壳，消除对输入端额外屏蔽的需求。

High-impact publications using this product

Leveraging deep single-soma RNA sequencing to explore the neural basis of human somatosensation

2024 · Huasheng Yu, Saad Nagi, Dmitry Usoskin et al. · Nature Neuroscience
Area Animal > Neuroscience Product LabChart Product Neuro Amp EX Product Neuro Amp EX headstage Product PowerLab Product Stimulus Isolator

Abstract The versatility of somatosensation arises from heterogeneous dorsal root ganglion (DRG) neurons. However, soma transcriptomes of individual human (h)DRG neurons—critical information to decipher their functions—are lacking due to tec…

DOI: 10.1038/s41593-024-01794-1

More »

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    支持

    Support Assistant

    Our Support Assistant can answer common questions and provide solutions.

    Go to Support Assistant

    详情和技术规格

    技术

    神经放大器 EX(Neuro Amp EX)

    输入

    • 连接类型： 五插头 Redel 连接器
    • 输入配置：1 条带有绝缘接地参考的绝缘差分通道
    • 输入阻抗：100 MΩ
    • 安全性：符合 IEC 60601-1 标准 (BF 等级)
    • 绝缘：4000 Vrms（1 分钟 50 Hz）
    • 输入量程：±20 μV 至 ±1 mV 满量程 6 级（结合 PowerLab，神经放大器前端放大器和探头）

    滤波

    • 低通滤波： 软件可选： 1 kHz, 2 kHz, 5 kHz
    • 高通滤波： 一阶滤波器。软件可选： 100 Hz，300 Hz。

    输出

    • 信号：最大值 ±4.5 V
    • 音频输出：单声道输出立体声插孔；±200 mV 全满，电流控制 ±5 mA。适用于耳机或电源扬声器。

    控制端口

    • I2C 端口：提供控制和电源。

    物理配置

    • 尺寸（高 × 宽 × 深）：55 mm × 120 mm × 260 mm (2.2" × 4.7" × 10.2")
    • 重量：1.3 kg (2 lb 13 oz)
    • 功率要求：~2 W
    • 操作环境：5 - 35 °C，湿度 0 - 90%（无冷凝）
    • 运输/贮存环境：0 - 40 °C，湿度 0 - 95%（无冷凝）

    安全/标准信息

    • 安全性：符合 IEC 60601-1:2012
    • 电磁兼容性：符合 IEC 60601-1-2:2014
    • 设备：只能与 ADInstruments 35 系列 PowerLab 配套使用。PowerLab 必须通过电源电线连接到安全接地，以确保电气安全。



    产品代码

    FE285
    神经放大器 EX (Neuro Amp EX)

    兼容性

    FE285

    操作系统 推荐硬件 替代硬件
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
