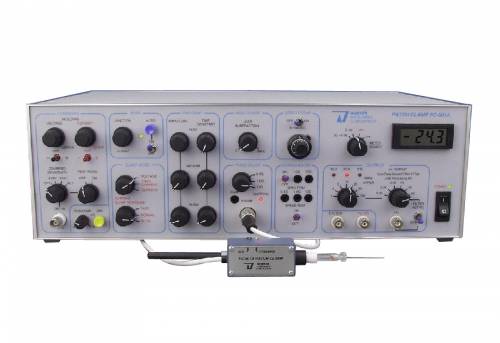

膜片钳放大器
适用于单通道测量或测量全细胞研究中的电流，并可提供几个探头的选择。
概览
这些由Warner Instruments提供 Workhorse 膜片钳放大器非常适用于研究。它们用于不同的 探头合适的 Q 系列电极支架和玻璃微电极（单独购买），以单通道测量方式测量相应的电流或测量全细胞研究中的相应电流。然后，测量的信号可采用 PowerLab 和 LabChart 数据采集系统进行记录和分析。
放大器特征：
- 独立 V-hold 和 I-hold 电路
- 三个电流钳响应速度提高了大型膜夹的稳定性
- 内部产生的测试信号
- 过滤器和补偿选项
在购买膜片钳放大器时，必须选择并包括探头。 额外的探头需单独购买。当采购 膜片钳记录系统时，也应包括膜片钳放大器和相应的探头。
：
- Q 系列电极夹持器（标准，端口，银线）– 尺寸 1.0、1.2、1.5、1.7 和 2.0 mm
- 1 GΩ 探头，用于膜片钳放大器 – 全细胞研究，电流达 ±10 nA
- 10 GΩ 探头，用于膜片钳放大器 – 单通道电流达 ±1 nA （1 kHz 时测量的噪音级别是 60 fA）
-
100 MΩ 探头，用于膜片钳放大器 - 全细胞研究，电流达 ±100 nA
Key Features
- 独立 V-hold 和 I-hold 电路
- 三个电流钳响应速度提高了大型膜夹的稳定性
- 4 极低通贝塞尔滤波器
- 内部产生的测试信号
- 可变持续时间 zap 电路
High-impact publications using this product
支持
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant详情和技术规格
技术
订购信息：
订购膜片钳放大器时，请指定如下：电源电压 (V) =115 时，选择 110-115 V 或 220 时，选择220-240V。
对膜片钳放大器进行简单地改装也可以使它们适合于伏安测量。 它们包括将保持电压电势增加到 ±1V 并且外部电压信号水平最大为 ±2V。可以安装内部开关，便于在正常（膜片）操作和伏安操作之间进行切换。
操作模式：
V 钳位模式：输入夹紧函数至最大值 ±1V。 指令是保持电压和任何外部输入信号的总和。
零电流模式：桥接电压和电流钳模式。除了接点之外，所有命令都是无效的，在这种情况下，这些命令是与移液管相关联的电极和尖端电势的偏移控制。
I 钳位模式：处于当前合模模式时，激活指令是电流稳定和任何外部命令输入信号，求和。选择三种合模速度，增强夹具稳定性。
补偿控制：
电压偏移 （包括接点电位）：用自动调零自动补偿，或手动与接点零进行补偿。
容量补偿：配对控制； 快速 (0-5 µs)、中 (0-2 ms) 和缓慢 (0-20ms) 补偿由阶跃命令信号引起的电流瞬变。 每个对具有用于幅度和时间常数的单独控制。
串联电阻：从具有串联电阻补偿控制的输出中减去由整个细胞记录中的电极（接入）电阻造成的信号误差。 从十个转向盘读取补偿电阻（0-100M Ω）。
泄漏电流减除：用于补偿由于跨密封 （分流器） 电阻的电压降造成的漏电流。
输出/信号调：
膜电流信号 Im 是由具有六个频率截止值的4极贝塞尔滤波器限制的带宽，并且可以通过旁路以获得完整的10kHz 带宽。 增益由7位开关选择，并按比例缩放至探头电阻。
附加输出是在电流箝位模式和 Vc x10 中激活的 Vm X10（在 x10 增益下的膜电压），在 x10 增益下的所有命令之和。后面板输出包括； 增益电报、与数据采集系统通信的 DC 信号、 IM 输出增益水平和使用中的探头、以及同步输出、使示波器或计算机与内部测试信号之一同步的信号。
