温度 Pod
适用于采用热电偶或温度探头在 0-50° C 范围内进行一般温度测量。
Frequently purchased with 温度 Pod
概览
ADInstruments 温度 Pod 适用于采用热电偶探头或传感器在 0-50° C 范围内进行一般温度测量。
适用于温度 Pod 的热电偶探头：
- 通用热电偶探头
- T 型可植入热电偶探头（0.6 mm）
- T 型超快速热电偶探头（IT-23）
- 大鼠直肠探头
- 小鼠直肠探头
- T 型可植入热电偶探头 （0.4 mm）
适合与热敏电阻 Pod 一起使用的传感器：
ADInstruments 信号调节器只能与 PowerLab 数据采集单元配合使用，因此不适用于其他数据采集系统。
配置
Key Features
- 在 5° C 至 50° C（热敏电阻）温度范围内，将热电偶电压信号放大以产生 10 mV/°C @ 25°C （T型）和 50 mV/°C。
- 滤波旨在降低噪声带宽，允许监测快速温度瞬变。 （T 型 Pod 滤波器通过 2 极 10 Hz Butterworth 滤波器，热敏电阻 Pod 滤波器通过 3 极 10Hz 低通滤波器）。
- T 型 Pod 具有通过输入连接器温度的直接测量提供的冰点参考补偿。
- 热敏电阻 Pod 具有可切换的偏移电路，其提供用于相对温度测量的 Δ 温度模式。
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术

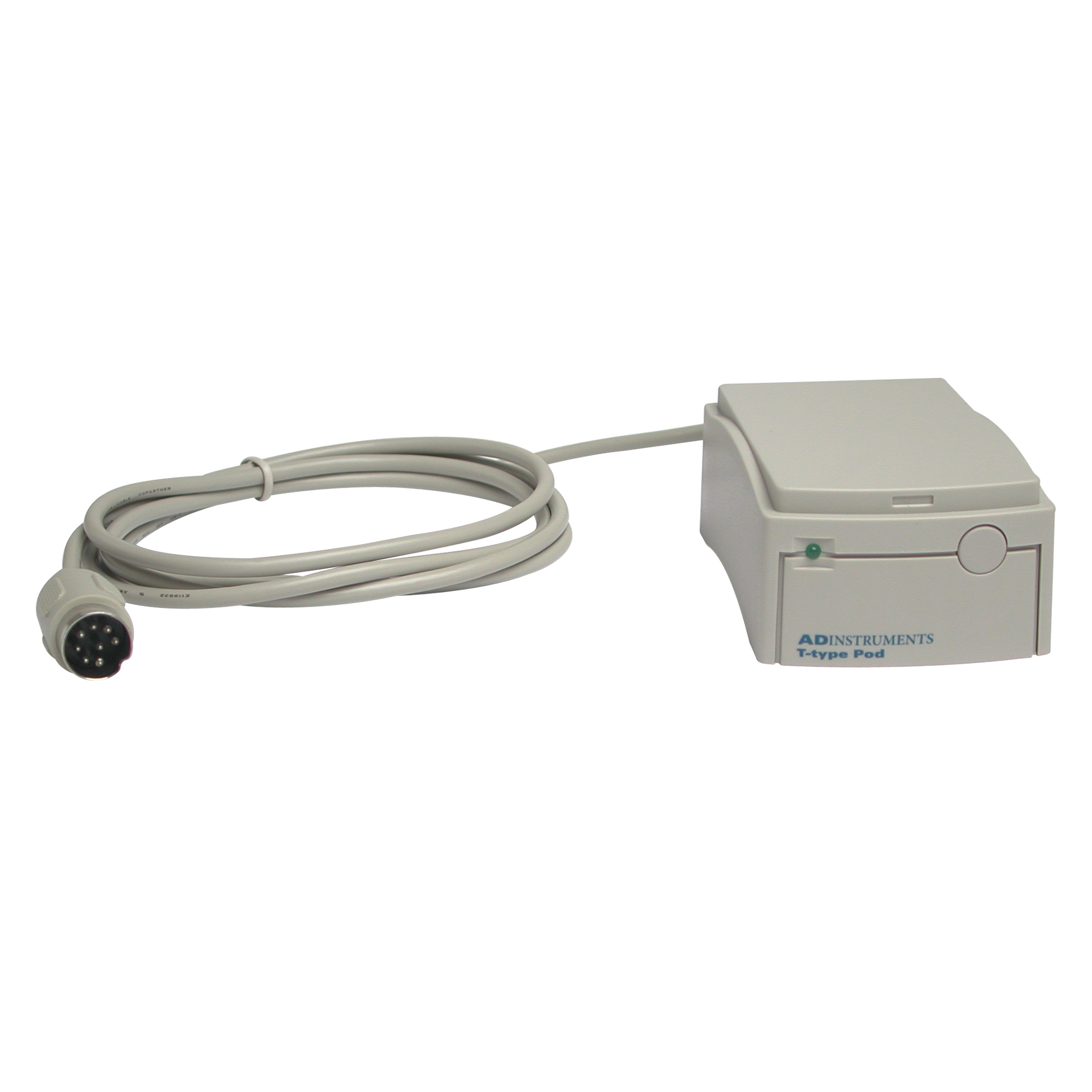

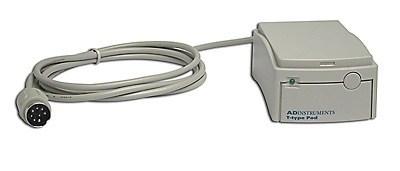

T 型 Pod
- 输入阻抗：~1 kΩ
- 温度范围： 0 °C 至 20° C或 0 °C 至 50° C
- 输出电压：10 mV/°C (0 V = 0 °C) 非线性
- 校准：提供了冰点参考校准
- 温度精确度：
±0.2 °C，适用 35 至 40 °C
±0.5 °C适用 0 至 45 °C，
±1 °C适用 0 至 50 °C
±1 °C适用 0 至 50 °C
- DC 漂移：2 μV/°C
- 响应时间（仅 T 型 Pod）：~40 ms（10 至 90% 范围）
- 总响应时间将取决于热电偶装置的响应时间
- 放大器噪声：1 μV p-p（0.1 Hz 至 10 Hz）
- 输入连接：微型 T 型连接器
- 重量：200 g
- 外壳尺寸（长 x 宽 x 高）：108 x 58 x 35 mm
所有规格参数在发行时都经过测试，可能会有变化。

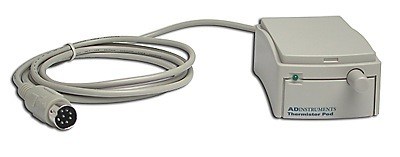

热敏电阻 Pod
- 热敏电阻类别：10 kΩ @ 25 °C
- 测量范围：5° C 至45° C，在绝对模式 Δ1 °C 至 Δ20 °C ，在五个范围内，增量温度为
- 输出电压：50 mV/°C (0 mV = 25 °C)
- 温度精确度：±0.2° C 绝对（25° C 至45° C）
- DC 漂移：3 μV/°C
- 响应时间：约 200 ms（温度满量程变化）
- 总体反应取决于热敏电阻探头的热响应
- 温度偏移范围：总体 50° C（-5° C 至 45° C 绝对）
- 输入连接器：3 针微型音频连接器
- 外壳尺寸： 108 x 58 x 35 mm（长 x 宽 x 高）
- 重量：~200 g
所有规格参数在发行时都经过测试，可能会有变化。
产品代码
ML312
T 型 Pod
ML309
热敏电阻 Pod
兼容性
ML312
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart Lightning | Windows / Mac | Traditional PowerLab | cross |
| LabChart 8 | Windows / Mac | Traditional PowerLab | cross |
ML309
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart Lightning | Windows / Mac | Traditional PowerLab | cross |
| LabChart 8 | Windows / Mac | Traditional PowerLab | cross |
