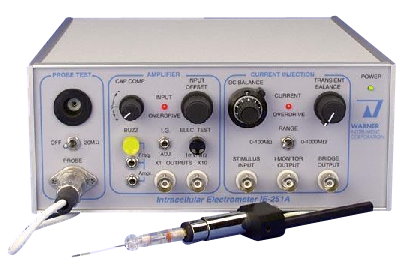

细胞内低成本静电计
产品代码
IE-251A-V
低成本版本的研究级细胞内静电计。
Key Features
- 固定增益:x1 和 x10。
- 电容补偿可抵消高达 50 pF 的输入电容。
- 最高达 ±200 mV 的接点电位与直流位置控制无关。
- 电极测试便利了电极电阻检查。
- 按钮操作蜂鸣会在移液管尖端产生振荡,以方便细胞刺穿。
- 方便的探头测试端口允许快速检查放大器性能。
电流注入:
IE-251A-V 的电桥平衡电路允许在两个范围内通过微电极电阻 (高达1000 MΩ)同时刺激和记录。刺激输入处电压将转换为应用于电极的恒流。 电流注入伪影的稳态和瞬态分量与直流和瞬态平衡控制无关。在单端桥输出端查看校正后的信号。从直流平衡十匝刻度读取电极电阻。
超载指示器:
两个视觉指示器提示注意超载情况:
- 若微电极或开路(打开或断开电极)产生过多电流,探头输入电压超过 ±1 V,则输入超载亮起。
- 应用于刺激输入的过压(50 V)的电流超载警告。
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术
订购信息
订购时请指定以下内容:电源电压 (V) = 115,适用于 110-115 V 或 220,适用于 220-240 V
规格
- 输入阻抗: 1011Ω ,由 0.5 pF 分流
- 输出阻抗:100 Ω
- 增益:x1,x10
- 上升时间(10-90%): 10 µsec, 通过 20 MΩ 电阻器测量
- 噪音水平: 25 µV p-p 输入 (0.1 Hz - 10 kHz) x1 输出放大器;250 µV p-p, 20 MΩ 输入
- 电容补偿:0-50 pF
- 探头输入电压范围:±1V
- 直流定位范围:±200 mV,参考输入
- 泄露电流:可调节为零
- 电极电阻测试: 1 mV/MO
蜂鸣:
- 振幅变量0至15 V
- 频率范围:100 Hz 至 10 kHz
电流注入:
- 电桥平衡电阻范围:0 - 100 MΩ;0 - 1000 MΩ
- 电流注入限制: ±1 V 除以电极 R 或 0.5 µ A,以最先发生者为准
- 刺激输入阻抗:3.3 kΩ
- 最大值刺激输入:±50 V
- 桥平衡输出电阻:100 Ω
- I 监测输出电阻: 1 kΩ
- I 监测输出比例系数: 1V = 50 nA
其他功能:
- 电源要求:100 - 130 或 220 - 240 VAC、50/60 Hz、20 VA
- 物理尺寸-探头手柄:6.5 x 65 mm (D x L)
- 物理尺寸 - 探头: 9.5 x 65 mm (D x L),带 1.8 m 导线
- 物理尺寸 - 外壳: 12.5 x 20.3 x 25.4 cm (H x W x D)
- 装运重量:4.5 kg
- 质保:两年,零部件及人工
