细胞外差分放大器
产品代码
DP-301/IC-2S、DP-301/IC-4M、DP-304A/IC-2S、DP-304A/IC-4M

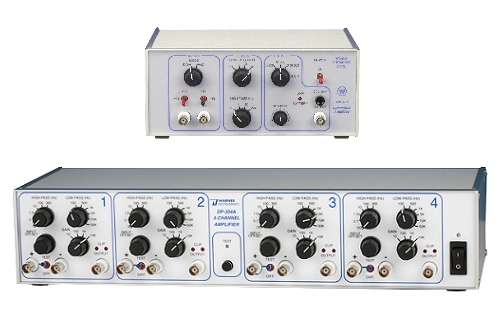

交流/直流差分前置放大器的低噪音和高输入阻抗特性令其非常适合细胞外记录,提供单通道或四通道版本。
概览
这些交流/直流前置放大器设计用于放大细胞外动作电位等弱信号,以及更弱的 EEG 和 ECG 信号。它们可用作单通道或四通道前置放大器,其功能包括:
- 高共模抑制,CMR – 最大程度减少电子干扰
- 高输入阻抗,Z – (通常为 1012 Ω)确保放大器的高 CMR 不会因输入端源阻抗的差异而降低
- 高直流容差 – 允许前置放大器在存在较大直流电极电压(单位为伏)时放大较小的细胞外动作电位(单位为微伏)
- 高增益和低噪音 – 允许充分放大选择,同时限制噪音
- 内部校准信号 – 方便检查放大器增益和运行
- 机架安装硬件 – 提供机架安装选项
- 两种输入导线选择 - 未端接或 2 mm 针式和弹簧夹(可在购买时选择)
放大的信号可以使用 PowerLab 和 LabChart 数据采集系统记录和分析。此外,单通道前置放大器采用电池供电(4 个标准 9 V 晶体管电池,正常工作时间约为 500 小时),体积小巧且便于携带,易于放置在测量现场或法拉第罩内。
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术
订货信息:
- 输入导线:针对每个通道,差分前置放大器可与标准 IC-2S 输入导线组(无端接,2 件装)或 IC-4M 输入导线组(2 mm 针式/弹簧夹,2 件装)一起订购,若在订购时指定,则无需支付额外费用。若未指定,前置放大器将搭配 IC-2S 输入导线组(无端接,2 件装)一起发货,且不会在外侧端端接。
参数概览:
DP-301 | DP-304A | |
---|---|---|
电压增益,交流/直流 | x100、x1000 和 x10000 | x10、x100、x1000 和 x10000 |
输入阻抗,Z(典型) | 1012 Ω | |
泄漏电流(典型) | 50 pA | 1.0 pA |
共模抑制,CMR | 60 Hz 时最低为 100 dB (1,000,000:1) | 60 Hz 时最低为 120 dB (1,000,000:1) |
噪音,输入短路 | 10 µV p-p,1 Hz 至 10 kHz | 8 µV p-p,1 Hz 至 10 kHz |
低频滤波器设置(高通) | 0.1、1.0、10 和 300 Hz | |
高频滤波器设置(低通) | 0.1、1.0、3.0 和 10 kHz | 0.1、0.3、1.0、3.0、10、50 kHz |
偏移控制范围 | - | 无论任何增益设置,输出时最低为 ±600 mV |
校准信号 | 10 Hz 时为 1 mV 峰-峰 | |
最大共模信号 | ±3 V | ±2 V |
输出电压摆幅 | ±10 V | ±10 V,x10 增益时为 ±5 V |
输出阻抗 | 220 Ω | 50 Ω |
输入和输出连接器 | BNC | |
电源要求 | 4 x 9 V 碱性电池 | 92 - 250 VAC,50/60 Hz,20 VA |
外形尺寸(高 × 宽 × 深) | 8.8 x 20 x 17.5 cm | 9.0 x 42.5 x 19.0 cm |
装运重量 | 2.3 kg | 4.55 kg |
保修期 | 两年,包括部件和人工服务(不包括电池) | 电子元件保修期为一年 |
产品代码
DP-301/IC-2S、DP-301/IC-4M、DP-304A/IC-2S、DP-304A/IC-4M
