桥式放大器（Bridge Amp）
ADInstruments 桥式放大器（Bridge Amp）是一种单通道或多通道的非隔离桥式放大器，其设计目的是让 PowerLab 连接大多数直流桥式传感器。
概览
ADInstruments 桥式放大器（Bridge Amp）是一种单通道或多通道的非隔离桥式放大器，其设计目的是让 PowerLab 连接大多数直流桥式传感器，包括常用的张力传感器、温度探头、光表、位移传感器、压力传感器和类似设备。其能够支持各种各样的动力传感器和一些低阻抗的无动力传感器。要将传感器连接到 Grass 连接器，请购买一根 Grass 适配器电缆。
This product is supplied with your choice of either LabChart or LabChart Pro data acquisition software, with updated bundle pricing making it more affordable. Inquire about new pricing.
Key Features
- 低漂移仪表放大器
- 软件控制归零
- 宽放大范围（±200 µV 至 ±5 V，分 14 步），可搭配大范围的传感器使用
- 高阻抗输入（2 x 1 MΩ 单端，2 MΩ 差分）确保桥式放大器不会装载传感器
- 指示所附的传感器是否正确工作的过载灯
配置

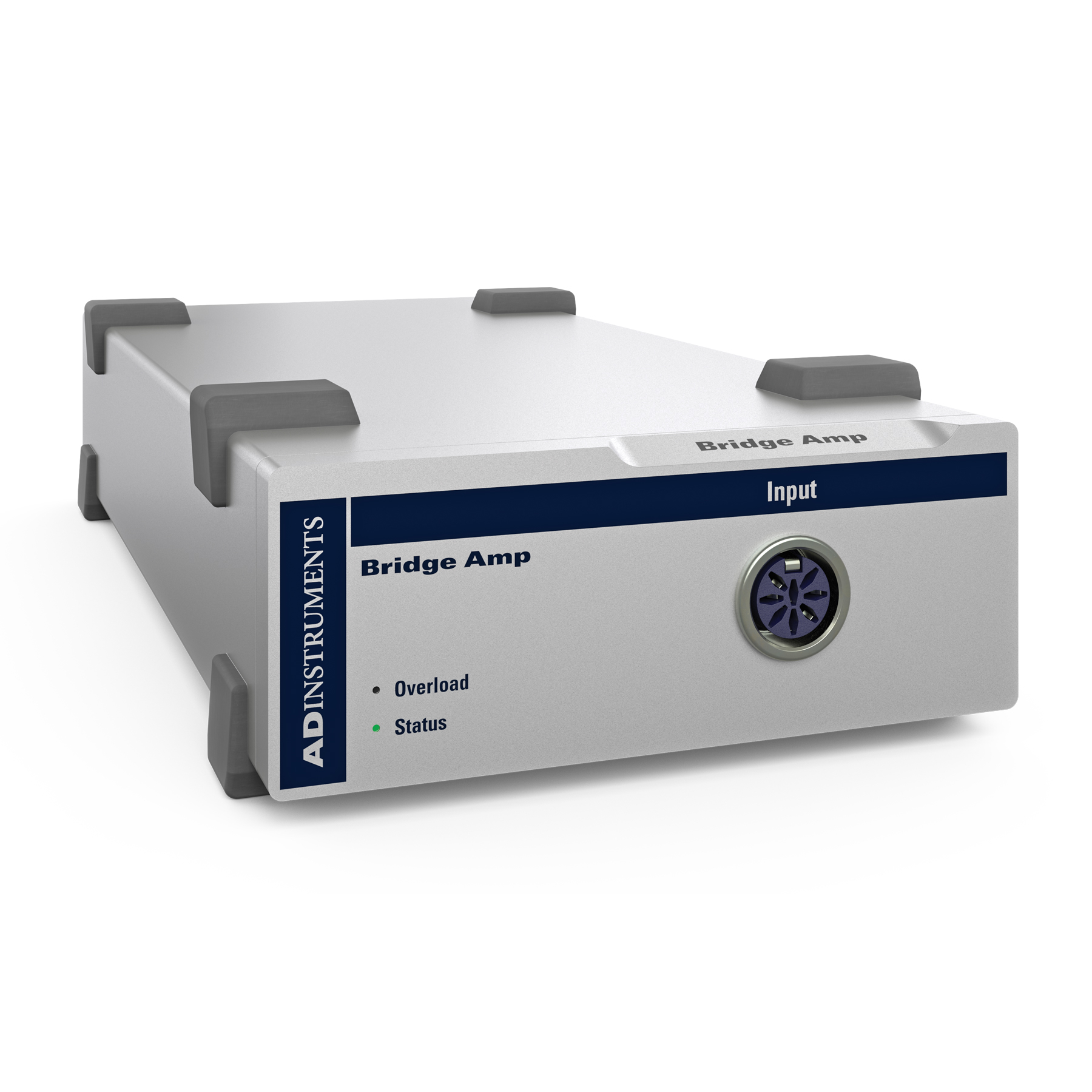

Bridge Amp (with Front End Interface)
The FE221/CS bundles the FE221 Bridge Amp together with LabChart 9 and a C Series Front End Interface to make it compatible with PowerLab C.

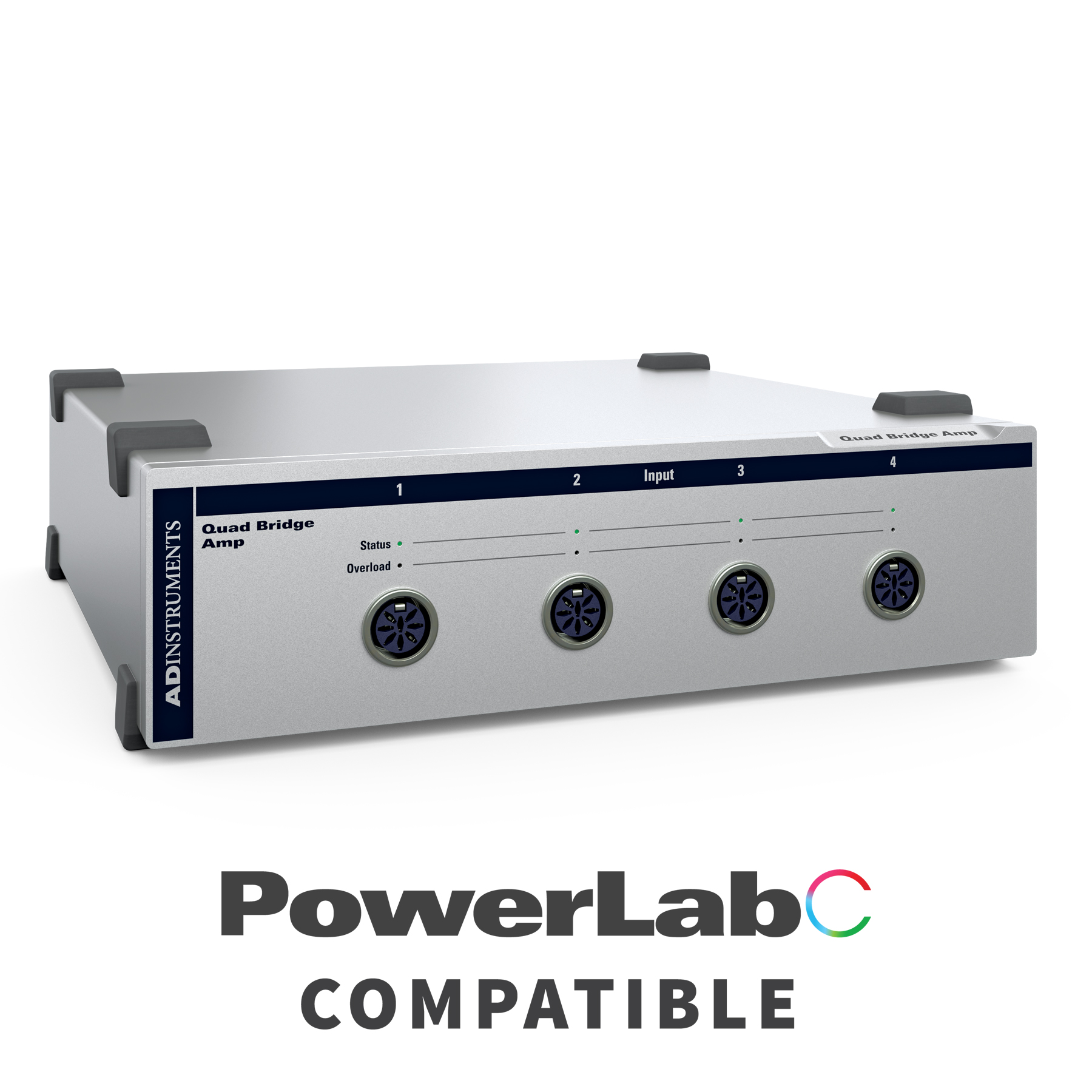

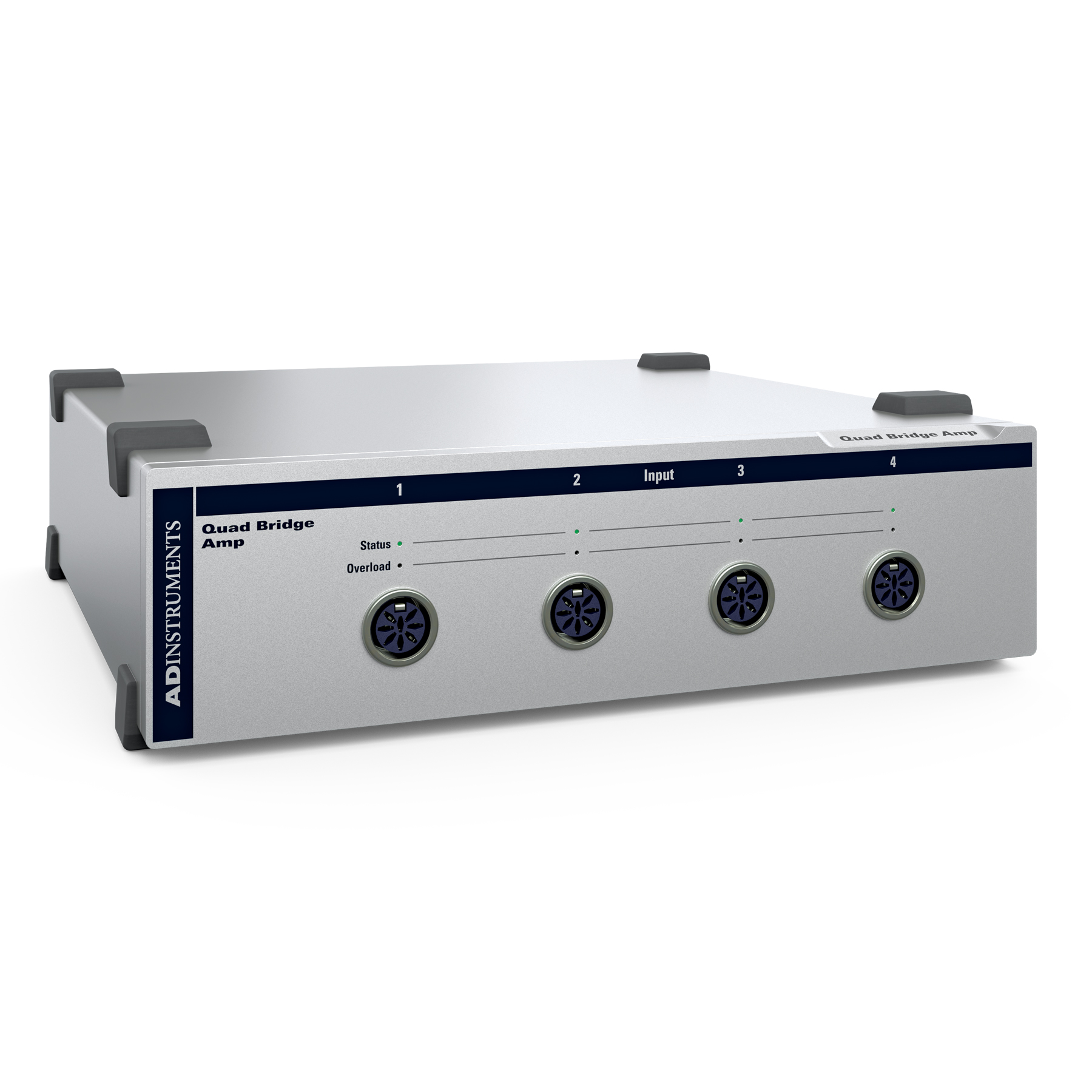

Quad Bridge Amp (with Front End Interface)
The FE224/CSL09 bundles the FE224 Quad Bridge Amp together with LabChart 9 and a C Series Front End Interface to make it compatible with PowerLab C.

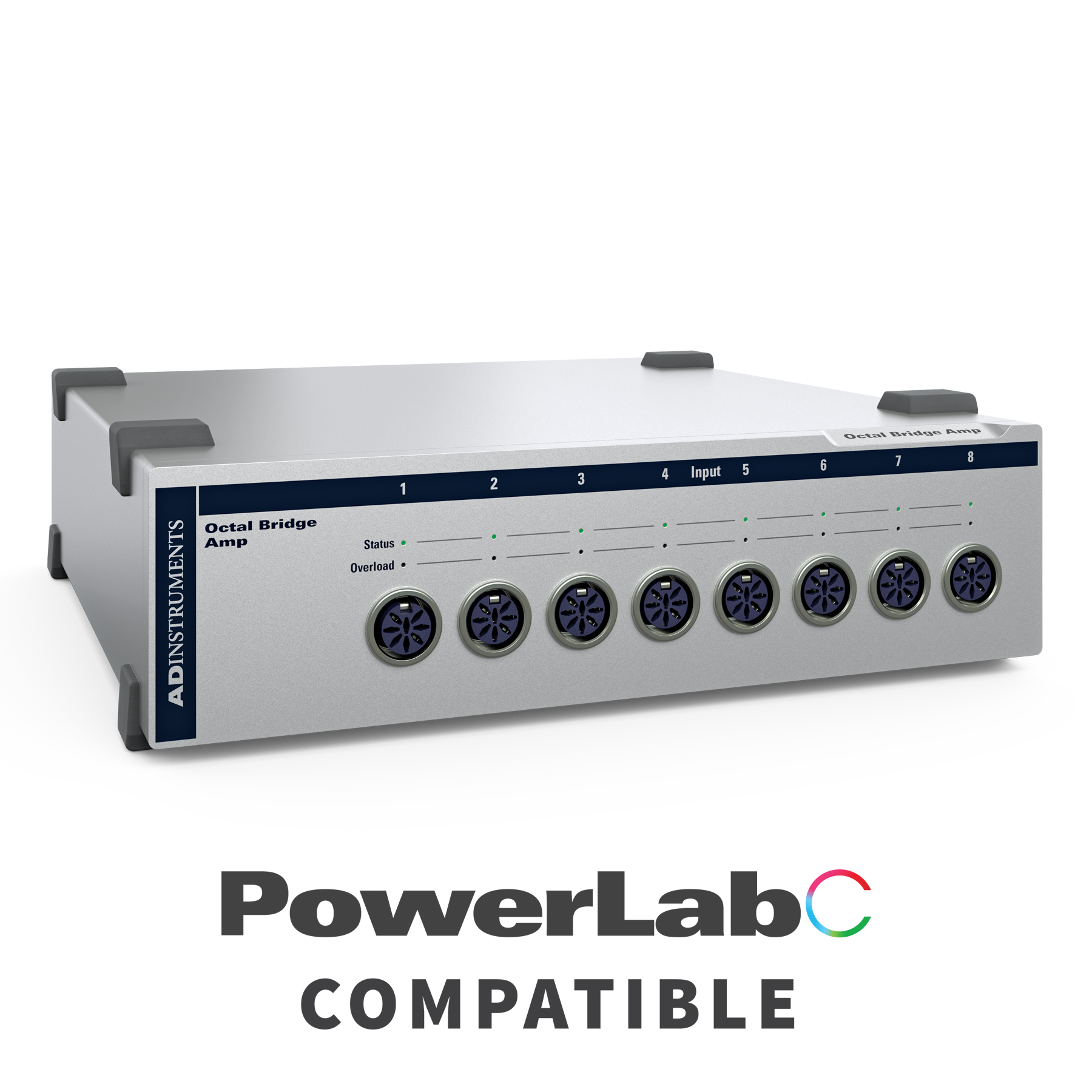

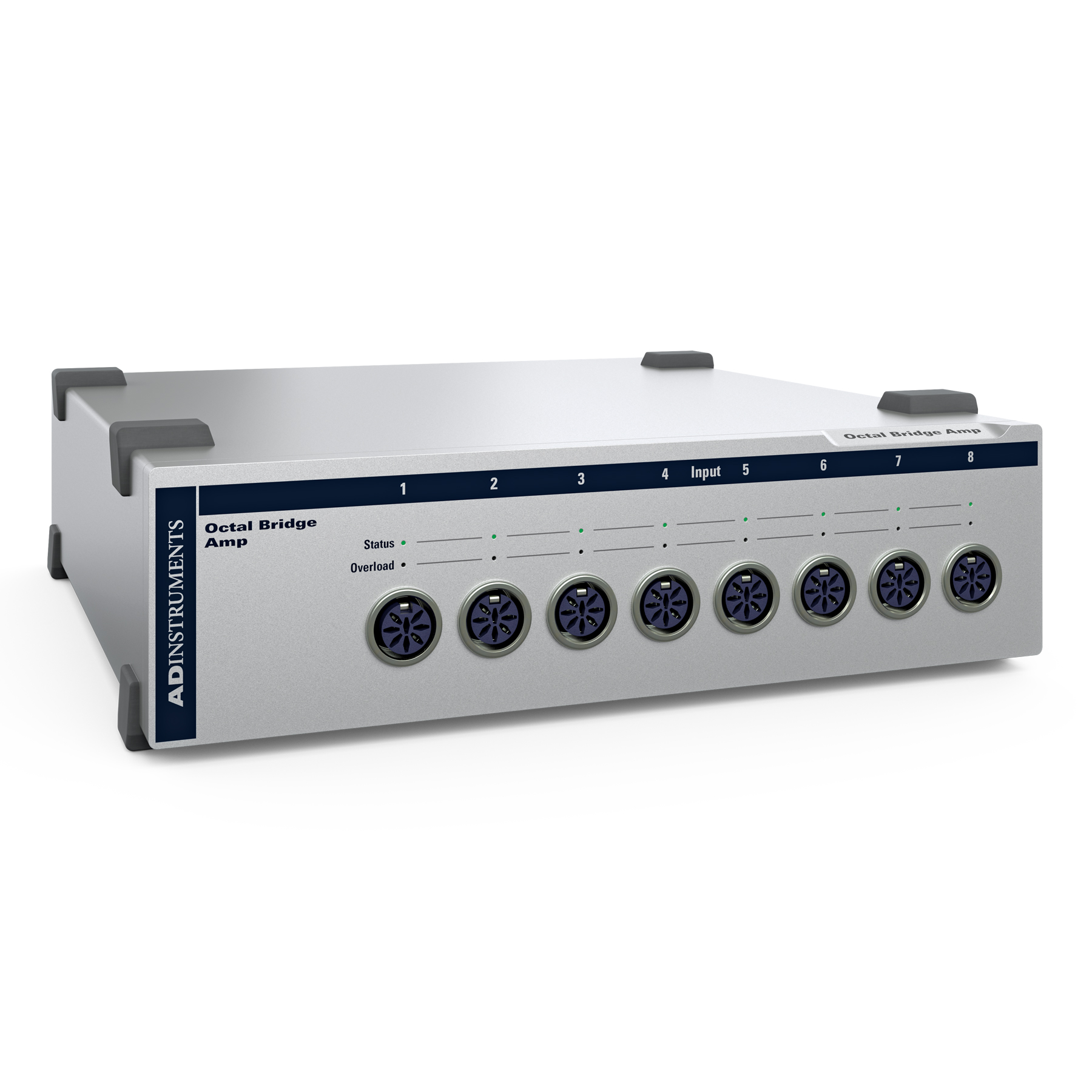

Octal Bridge Amp (with Front End Interface)
The FE228/CSL09 bundles the FE228 Octal Bridge Amp together with LabChart 9 and a C Series Front End Interface to make it compatible with PowerLab C.
支持
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant详情和技术规格
技术
单通道、四通道和八通道放大器（FE221-CN、FE224 和 FE228）
输入
- 输入数量：1（单通道）、4（四通道）或 8（八通道）；8 针 DIN
- 输入配置：差分
- 放大范围：±200 μV 至 ±5 V 全范围，14 步（结合 PowerLab 与桥式放大器）
- ±5 V
- ±2 V
- ±1 V
- ±500 mV
- ±200 mV
- ±100 mV
- ±50 mV
- ±20 mV
- ±10 mV
- ±5 mV
- ±2 mV
- ±1 mV
- ±500 μV
- ±200 μV
- 放大准确度：±0.5%（结合 PowerLab 与桥式放大器（Bridge Amp））
- 最大输入电压：±10 V
- 输入阻抗：2 x 1 MΩ（单端式）；2 MΩ（差分式）
- 低通滤波：1 Hz 至 2 kHz，8 步（软件可选）
- 频率响应 (-3 dB)：采用所选的 2 kHz 滤波器时，所有增益时最大为 2 kHz。
- CMRR（差分）：50 Hz（一般）时为 100 dB。
- 输入噪声：1 μVrms 为最高增益时的输入
励磁与归零
- 励磁电压范围：0-20 伏特直流（±10 V 为接地），按外电阻调整
- 传感器驱动电流：最大 ±45 mA
- 归零电路：软件控制，手动或自动的内部补偿范围：±10 V（1 V - 5 V 范围）±1 V（100 mV - 500 mV 范围）±100 mV (200 μV - 50mV)
- 内部补偿分辨率：16 比特（内部 DAC）± 0 V 以上 32 000 步。
- 1、2、5 V -310 μV/步
- 100 mV、200 mV、500 mV - 31 μV/步
- 200 μV 至 50 mV - 3 μV/步
控制端口
- I2C 端口：前端装置的电源及控制总线。
- 支持一系列依赖 PowerLab 的前端装置。
- 接口通信速率为 ~50 Kbits/s。
物理配置
- 尺寸（高 × 宽 × 深）和宽度：
- 单通道 (FE221-CN)：55 mm × 120 mm × 260 mm；1.2 kg
- 四通道 (FE224)：55 mm × 240 mm × 260 mm；2.1 kg
- 八通道 (FE228)：70 mm × 240 mm × 260 mm；2.6 kg
- 功率要求：0.8 W (FE221)；2.5 W (FE224)；5.0 W (FE228)（未附设传感器）
- 工作温度范围：5 至 35 °C，0 至 90% 相对湿度（不凝结）
安全性
- EMC：经 EN61326-1:2006 标准批准
ADInstruments 保留任何时候修改这些规格的权利。
产品代码
兼容性
FE221/L09
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE224/L09
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE228/L09
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE221
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE224
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE228
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
说明书
Requirements
- PowerLab /25、/30 及 /35 或更新版本的装置
- LabChart 6 或更新版本（Windows 及 Macintosh）或 Chart 5.4.2 或更新版本（Windows 及 Macintosh）
- Windows 范围（3.7.8 或更新版本）或 Mac 范围（4.0.3 或更新版本）
