细胞内记录系统
产品代码
PL3508B74-V
用于简单、准确、可靠的细胞内记录和电流注入。
概览
细胞内记录系统包括一个高阻抗静电计,以便进行简单、准确、可靠的细胞内记录和电流注入。静电计包括两个部分:探头前置放大器和包括信号调节、监测和电源电路的控制器。

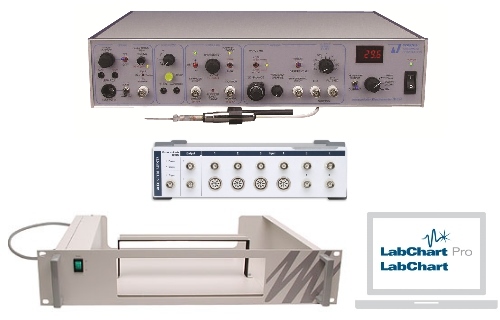

该系统包括:
- PowerLab 8/35 和 LabChart 软件
- 细胞内静电计
- 19 英寸机架适配器
- E 系列电极夹(直型,银-氯化银压颗粒和金属丝,1.5 mm)配合1.5 mm 外径玻璃微电极(单独购买)
制作玻璃微电极的玻璃毛细管单独购买。如需要,请联系您的ADInstruments 代表获取更多信息。
配件 (单独购买):
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术
订购信息
订购时请说明以下内容:电源电压 (V) = 115 适用于 110-115 V 或 220 适用于 220-240 V。
静电计
- 输入阻抗:5 x 1011 Ω,由 0.5 pF 分流
- 输出电阻:100 Ω
- 增益: x1 ± 0.1%
- 探头输入范围: ±10 V
- 上升时间 (10-90%): 25 µ/秒, 通过 20 MΩ 测量
- 噪音水平: 25 µV p-p 输入(0.1 Hz - 10 kHz) x1 输出 放大器;250 µV p-p, 20 MΩ 输入
- 电容补偿: 0-50 pF
- 泄露电流:一般为 1 pA,可调节为零
- 输入偏倚: ± 200 mV, 称为输入
- 电极电阻测试: 1 mV/MΩ(低量程)放大器; 10 mV/MΩ(高量程)
- 蜂鸣:振幅范围 0 至 15 V
- 频率范围:100 Hz 至 10 kHz
电流注入桥
桥在低和高电流范围运行。
- 桥电阻范围: 0 - 100 MΩ 放大器 0 - 1000 MΩ(低量程) 放大器; 0 - 10 MΩ 放大器; 0 - 100 MΩ(高量程)
- 内部直流电流源: 0 - ± 100 nA(低量程) 放大器; 0 - ± 1000 nA(高量程)
- 外部刺激: 电流由电极电阻限制至最大: ± 10 V ÷ 电极 R 或 0.5 µA(低量程)放大器; ± 10 V ÷ 电极 R 或 5 µA(高量程)
- 最大刺激输入: ± 15 V
- 刺激输入电阻: 10 KΩ
- 监测输出: 100 mV/nA(低量程)放大器; 10 mV/nA(高量程)
- 桥输出增益: x10 前板, x20 or x50 后板
- 桥输出过滤器: 4-电极低通量贝塞尔截止点 0.05、0.1、0.2、0.5、1、2、5、10 和 20 kHz
- 桥输出电阻:100 Ω
其他静电计特点:
- 仪表: 3-1/2 数位 LED 读数
- 放大器输出: 200 mV、2 V 和 20 V
- 电流: 200 nA 和 2 µA
- 电源要求:100 - 130 或 220 - 240 VAC、50/60 Hz、10 VA
- 物理尺寸 - 探头: 12.5 mm D x 6.2 cm、带 1.8 m 导线
- 物理尺寸 - 外壳: 8.9 x 43.2 x 30.5 cm (H x W x D)
- 装运重量:5.5 kg
- 质保:三年,零部件及人工
