光遗传学生物电植入子

产品代码 TR58AB

The Kaha Sciences Optogenetics Biopotential telemeter from ADInstruments is the first fully implantable, wireless optogenetic solution to offer both optogenetic stimulation and recording (EEG, ECG, and EMG) within the same device.

Book a demo

概览

ADInstruments的Kaha Sciences光遗传学生物电植入子是第一个完全可植入的无线光遗传学解决方案，可在同一设备内提供光遗传学刺激和记录（EEG、ECG 和 EMG）。

这款光遗传学生物电植入子设计用于大鼠，是慢性和治疗性研究应用的理想解决方案，可以用于进行癫痫抑制、心脏起搏和减少异常运动症状等研究，不受电池电量和外连线缆的限制。

一根35厘米长的光纤使刺激蓝光 (460 nm) 直接置于靶细胞，同时生物电信号测量一对 25 厘米长螺旋电极线之间的电势差。植入子重约 12 克。

主要特点

  • 适用于>175g的大鼠

  • 完全可植入-无外连线缆

  • 植入子可重复使用，其本体包裹在耐用且具有生物相容特性的外壳中

  • 可同时进行蓝色 LED (460nm) 光刺激和生物电记录（EEG、ECG 和 EMG）

  • 完全软件控制和用户自定义刺激参数设置

  • SmartPad 无线感应充电技术，支持长时间以高采样率 (2 kHz) 进行连续记录

  • 备用电池工作模式下，数据传输距离可达 5 米

  • 共笼功能可以让两只大鼠在同一个笼子或一只大鼠 (>350g) 同时植入两个植入子，扩展信号记录选项。

简单且可定制的遥测系统设置

配置Kaha Sciences大鼠遥测系统，以满足您的确切研究需求。一个典型的遥测设置需要选择一个植入子，每只动物需要一个 SmartPad 。每个实验室只需要一个 配置器 即可配置所有Kaha设备。

  1. 使用配置器选择和配对SmartPad及其植入子之间的传输频率。
  2. 手术植入植入子。

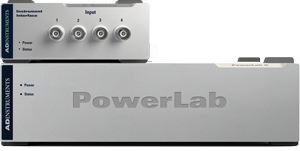

  3. 通过BNC线将SmartPad连接到一个 PowerLab和/或者 仪器接口。

然后，您就可以使用 LabChart 8 或 LabChart Lightning分析数据了。

配置一套系统满足您的确切需求

光遗传学
生物电植入子

+

每只动物一个 SmartPad

+

每个实验室一个 配置器
System

+

PowerLab
选项

+

LabChart/
LabChart Lightning

共笼饲养

Kaha Sciences大鼠遥测系统的另一个优势是共笼饲养功能：

  • 允许将两只大鼠（> 175g），每只植入一个植入子，一起放在一个笼子中，以减轻单个笼子的压力和节省实验室空间要求，或者
  • 将两个植入子植入一只动物（> 350g）体内，最多可以测量四个生理信号 (例如光刺激 + EEG 和脑组织氧含量)。

有了共笼饲养，系统会继续无缝地调节供电给两个植入子，同时以预期的准确性和质量采集连续数据。共笼仍然需要每个植入子一个SmartPad，以及用于实验室的配置器系统。

可以将现有系统升级为使用共笼功能，而无需购买其他硬件。共笼还需要ConfigSoft软件版本3.0或更高版本。

通过ADI和Kaha Sciences了解有关小动物遥测的更多信息

必备产品

基于遥测的光遗传学的优势

清醒 从清醒的动物采集数据，开展麻醉状态下无法进行的认知和行为研究。
自由活动 在没有操作压力或束缚的情况下，对笼中的动物进行研究。
长时程研究 提供真正的长时程记录，持续数天、数周或数月。在研究生物节律的同时制定刺激方案，并在病理发生时跟踪其发展。
完全可植入 植入子的完全手术植入确保没有暴露的伤口或可能感染的部位，改善动物福利。

了解更多关于神经科学光遗传学的信息

Kaha大鼠植入子的优势

查看所有其它大鼠植入子选项

  • 由 SmartPad 使用专利的无线感应技术充电，可提供更高质量的采样率（2 kHz），获得卓越的数据质量和长时程（数周至数月）研究的机会

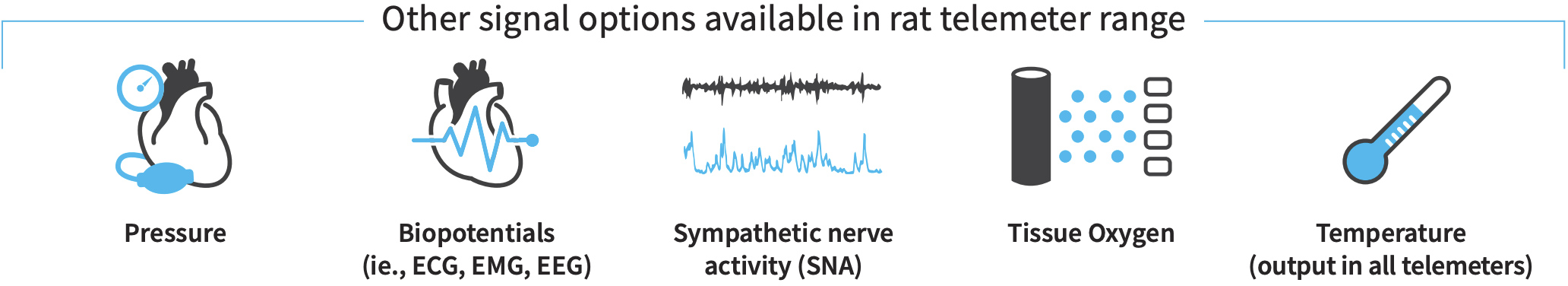

  • 支持独特的信号采集，包括组织氧含量、SNA和光遗传

  • 压力传感器采用 Millar Mikro-TipTM 导管技术，可在遥测系统中提供无与伦比的信号质量

  • 有备用电池和体内充电功能，数据传输范围可达5米，适用于需要更大活动范围的实验场景，例如： 水迷宫行为学研究。

  • 光遗传学植入子提供广泛的用户控制刺激模式

  • 单个植入子允许在光遗传学刺激期间记录生物电

  • 可重复使用的植入子 - 清洁、消毒、植入

  • 共笼功能可以让两只大鼠在同一个笼子或一只大鼠 (>350g) 同时植入两个植入子，扩展信号记录选项。

  • 所有植入子都改善了动物福利，允许受试动物在没有外连线缆的情况下在笼内自由活动，共笼饲养选项减轻单笼的压力，减少感染的可能性，以及完全软件控制减少操作和压力的影响。了解更多有关 遥测技术的优势。

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    支持

    支持文章

    我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。

    详情和技术规格

    技术

    Temperature operating range 8 to 41 degrees Celsius
    Sampling frequency 2 kHz
    Low Pass filter cut-off frequency (SmartPad) 1 kHz
    Transmission range Up to 5 m (may depend on laboratory environment)
    Transmitted signal 2.4 GHz, fully digital
    Transmission frequencies 40 available, configured by user
    Minimum rat weight 175 g
    Outer material Biocompatible hard-shell (liquid crystal polymer)
    Weight 12g
    Dimensions 31.5 x 24 x 11 mm
    Battery life Continuous charging on SmartPad. Out of SmartPad charging field, battery life is ~4.6 hrs.
    Recharge time 3 hours minimum
    Power On-off Activation by SmartPad & deactivation by Configurator System.
    Optical fibre 35 cm length, Silica core with Tefzel (ETFE)
    Optical fibre diameter 200 µm (glass core only)
    Minimum bend radius 5mm (breakpoint radius <3mm)
    Light wavelength 460 nm (blue)
    Light power ≥1.0  mW
    Light intensity ≥30 mW/mm2
    Biopotential input range ±2 mV
    Biopotential resolution 12 bit A/D
    Biopotential high pass characteristics AC coupled, single pole, -3dB point at 0.7 Hz
    Biopotential lead wires 25 cm length, coiled stainless steel (1 pair)
    Biopotential lead wire diameter 1 mm
    Calibration Pre-calibrated
    Analog output calibration value Biopotential: 2V output = 0mV input, 4V output = 2 mV input
    Temperature: 0V output = 0℃, 1V output = 20℃

    Optogenetics Telemeter Hardware Compatibility

    SmartPad TR181 Serial numbers 13558 and onwards
    Configurator TR190 Serial numbers 12313 and onwards
