膜片钳记录系统
带可选 3 种类型探头的膜片钳记录系统适用于测量全细胞和单通道研究中的电流。
概览
具有 3 种类型探头选择的 膜片钳记录系统适用于测量全细胞和单通道研究中的电流。未提供微电极或玻璃电极/微移液管。 其它电阻反馈探头也可单独用于与 膜片钳放大器一起使用。

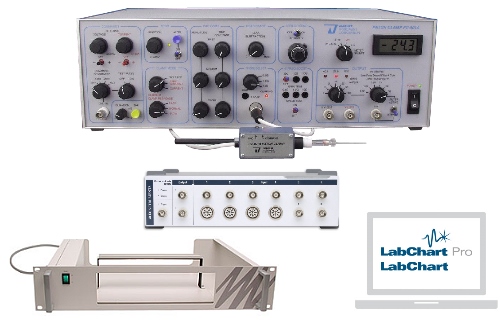

系统组件：
- Warner Instruments PC501 膜片钳放大器
- 膜片钳 探头
- 模型细胞
- Q 系列电极固定器 （直型，通气孔，银导线，1.5 mm）
- 35 系列 8 通道 PowerLab
- LabChart Pro
- 19 英寸机架适配器
Key Features
- 独立 V-Hold 和 I-Hold 电路（3 种操作模式）
- V 钳位模式：输入夹紧参数至最大值 ±1V。 指令是保持电压和任何外部输入信号的总和。
- 零点电流模式：桥电压和电流钳模式。除接口0外，所有指令均闲置，可作为与移液器相关的电极和前端电位的偏移控制。
- I 钳位模式：处于当前合模模式时，激活指令是电流保持和任何外部命令输入信号，求和。选择三种合模速度，增强夹具稳定性。
- 补偿控制
- 电压偏移（包括连接电位）：自动归零或用接点 0 手动补偿。
- 电容补偿：配对对照； 快速（0-5 µs）、中（0-2 ms）和慢（0-20 ms）补偿由步进指令信号引起的电流瞬态。每对振幅和时间常数分别有单独的控制。
- 串联电阻：从具有串联电阻补偿控制的输出中减去由整个单元记录中的电极（接入）电阻造成的信号误差。从十个转向盘读取补偿电阻（0-100 MΩ）。
- 漏泄电流减除：用于补偿由于跨密封 （ 分流器 ） 电阻的电压降造成的漏泄电流。
- 4 极低通贝塞尔滤波器
- 内部产生的测试信号
- 可变持续时间 zap 电路
