上皮电压钳系统

单通道和双通道上皮电压钳系统是专为研究组织的上皮运输和电学性质而设计的。

报价请求 请求演示

概览

单通道和双通道上皮电压钳系统设计专为搭配相应的尤斯灌流室使用，用于研究组织的上皮运输和电学性质。测量包括跨上皮电压、短路电流和膜电阻。

每个系统包括：

独立式尤斯灌流室单独采购附件：

配置

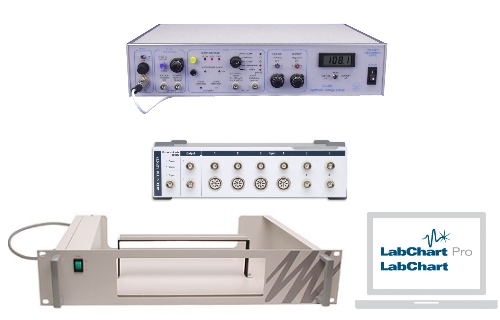

单通道上皮电压钳系统

产品代码
PL3508B77-V

一种用于测量来自单个上皮样品(组织或细胞层)的上皮输送信号的系统。系统包括 上皮电压钳（120 V 恒流制输出电压）。

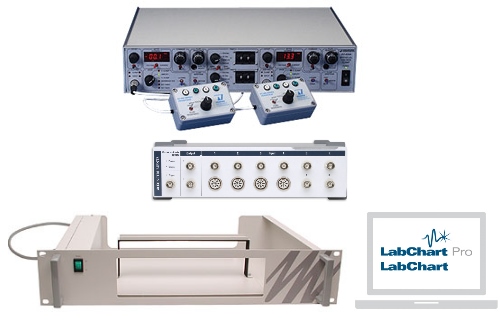

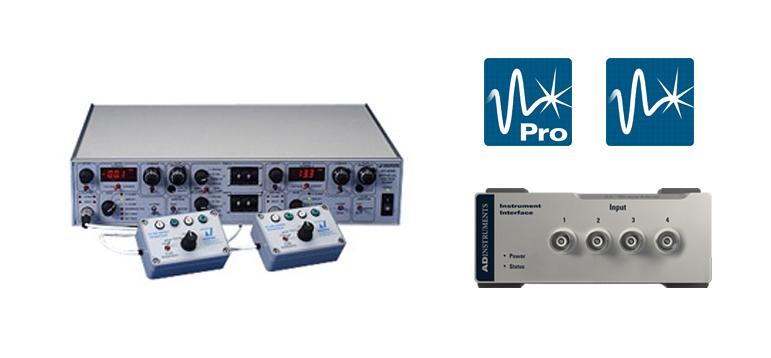

双通道上皮电压钳系统

产品代码
PL3508B78-V

一种用于同时从两个上皮样品（组织或细胞层）测量上皮转运信号的系统。系统包括 双通道上皮电压钳（50 V 符合度）。


Key Features

  • 差分电压记录通过非常高的共模抑制 (CMR) 进行，提供准确的测量，避免了噪声环境中共模电位变化的影响。
  • 膜电阻测量电路使用低频 2 Hz 双极性信号来避免膜的极化（最适合单层）。
  • 三种钳位速度选择为各种应用提供了最佳的记录条件，如适用于低接通电阻（小组织或单层）制备的快速模式（最快 10 µs），以及适用于大型组织中稳定、无振荡钳制的中速或慢速模式。
  • 工作模式包括电压钳、电流钳、电压表和电阻。
  • 独立的电压和电流命令。
  • 适用于电压钳和电流钳模式的内部 DC 命令（保持）。
  • 钳位可以由外部编程器、实验室定时器或计算机进行操作 - 钳位模式和钳位指令电平的逻辑控制可与外部线性指令同步混合。
  • 带人工细胞膜的防水探头

支持

支持文章

我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。

详情和技术规格

技术

订购信息

订购时 请指定以下内容：电源电压 (V) = 115 ，适用于 110-115 V 或 220 ，适用于 220-240 V。

规格

探头

  • 输入阻抗：1 x 1010 Ω，由 6 pF 分流
  • 输入电压： 最大 ±1.5 V
  • 共模电压： 最大 ±13 V
  • 共模抑制：60 Hz 时 100 dB
  • 漏电电流：最大 20 pA
  • 偏移电压范围： ±120 mV

电压钳范围

  • 内部电压钳电位计：±100 mV，10 旋控制
  • 外部命令： ±1 V
  • 外部命令因数： 施加 1 mV/10 mV

电流钳范围

  • 电流钳电位计： ±1 mA
  • 外部命令： ±10 mA
  • 命令因数：施加 1 µA/10 mV
  • 速度： 用人工细胞膜测得 10 µs

电阻

  • 流体电阻：标准 0-100 Ω
  • 补偿范围：0-1 kΩ 可选
  • 膜电阻测量： 用 2 Hz 双极性恒流方波进行测量
  • 范围： 0-2 kΩ，注入电流 = 10 nA; 0-200 kΩ，注入电流 = 1 nA
  • 膜电阻： 0-2 kΩ, 1mV/Ω
  • 输出（双通道上皮电压钳）： 0-200 kΩ, 10mV/Ω
  • 面板仪表（单通道和双通道上皮电压钳）： 3-1/2 位 LCD；电压范围：最大 200 mV；电流范围：最大 2000 µA

输出

  • 电源监测： x10
  • 电流监测： 10 mV/µA

顺从性电压

  • 单通道上皮电压钳： ±120 V
  • 双通道上皮电压钳：±50 V

定时器（A 和 B） 双通道上皮电压钳

  • 范围： 10 ms 至 1000 s，设置 2 位数分辨率和 4 个量程（每个通道）
  • 电源要求： 100-130 VAC 或 220-240 VAC, 50/60 Hz, 15 VA

实际尺寸 高 x 宽 x 深，及重量

  • 单通道上皮电压钳放大器： 8.9 x 43.2 x 30.5 cm; 6.4 kg
  • 双通道上皮电压钳放大器： 8.9 x 43.2 x 30.5 cm; 9.1 kg
  • 探头：7.7 x 7.7 x 5 cm



产品代码

PL3508B77-V
单通道上皮电压钳系统
PL3508B78-V
双通道上皮电压钳系统
