软件控制的恒定电流刺激器。两种选择允许在 体外 与离体的样品一起使用，或在 体内 用于人体神经和肌肉刺激研究。
概览
ADInstruments 刺激器是软件控制的，有100 V恒流输出电压的恒定电流刺激器。存在两个选项； 两者均设计用于 体外使用， 例如，有离体的神经、肌肉或组织样品。刺激隔离器也适用于人体神经和肌肉刺激研究等在体应用。
这些单元需要通过称为 I2C 总线的特殊通信连接器连接到 PowerLab，并通过 BNC 连接器连接到 PowerLab 模拟输出。ADInstruments 刺激器保持电气隔离，产生 LabChart 软件可调节的恒定电流脉冲：
- 10微秒到4毫秒的持续时间，
- 0.1 至 30 Hz 脉冲频率（体外）或 0.1 至 2000 Hz（体内），
- 高达 100 mA 脉冲幅度（体外）或高达 10 mA pulse 脉冲幅度（体内）。
刺激器 HC 与 刺激器 HC 导线一起提供。种类丰富的刺激器导线 可用于连接至刺激器输出。
可通过 ADInstruments（单独购买）提供合适的刺激电极，包括：
配置
US$2,189.00
Ships from
美国
Estimated delivery
2-5
business days
刺激隔离器
产品代码
FE180
bftype
ce
LabChart 控制的隔离恒流脉冲刺激器，设计用于在体外直接刺激组织样本。此外，它是电子隔离的，以确保受试者安全，使其也适用于体内应用。它配有一套带屏蔽的插头（一个红色，一个黑色），用于定制自己的刺激电极。 还提供各种刺激器导线（单独购买），包括：
US$2,189.00
Ships from
美国
Estimated delivery
2-5
business days
Key Features
- 一种高压恒流输出电源，其在软件控制下产生可变持续时间和振幅的脉冲。
- 电流源，可在 100 V 恒流输出电压级别提供高达 100 mA（刺激器 HC）和 10 mA（刺激隔离器）的脉冲；其振幅由数字衰减器网络设置，该网络由 I2C 总线控制。
- 安全批准的电源组外部交流壁装式变压器为刺激器电流源供电（得到隔离的低压和 100 V 电源）。
- 前面板上的状态指示灯随每个脉冲闪烁绿灯。
- 可以启用一个小型内置蜂鸣器，以便在每次输送脉冲时发出蜂鸣声。
- 刺激隔离器电源组符合医疗安全要求； 在任何情况下，不得在其地方使用任何其它变压器。
- 刺激器 HC 与刺激器 HC 导线（2 m）一起提供。
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术

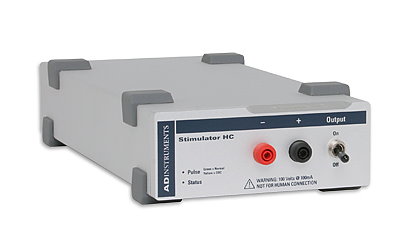

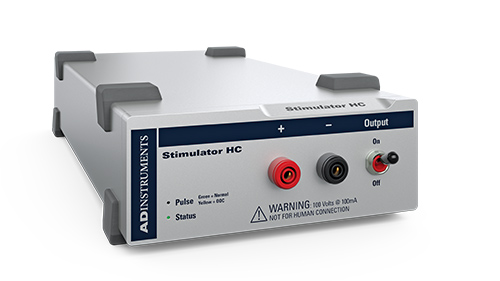

高输出刺激隔离器（Stimulator HC）
输出
- 接口类型：两个2 mm 防触摸安全插塞
- 输出配置：恒定电流刺激器，硬件限制重复率
- 输出波形：矩形、单相脉冲，具有软件可选的脉冲幅度和持续时间
- 隔离电压：1 分钟时为 4000 V ACrms
- 安全指示灯：单一的多颜色指示器将会显示刺激器 HC 状态。绿色闪烁表示发送有效刺激。黄色闪烁表示不符合条件（OOC）。
- 安全开关：隔离开关切换快速断开
- 恒流输出电压：100 V 固定的
- 电流范围：1 mA、10 mA、100 mA 满量程
- 电流上升时间：<1 μs（100 Ohm 负载 @ 100 mA）25 μs（10 kOhm 负载@ 0.5 mA）
- 电流下降时间：<1 μs（100 Ohm 负载 @ 100 mA）25 μs（10 kOhm 负载@ 0.5 mA）
- 注意：上升和下降时间与负载电阻和电容成比例。
- 动作负载：高达 20%
- 分辨率：满量程的1%（10 μA、100 μA 或1 mA）
- 交流泄漏电流：<200 nA p–p
- 差分输出噪声：<1 μA p–p
- 输出电容：~70pF（无导线）
- 电源：PowerLab 通过 I2C 连接提供的非隔离电路。隔离以及高压电路从外部12伏交流、300mArms、壁装式变压器获得电源。高压隔离由内部隔离变压器提供。无需电池。
脉冲控制（内部脉冲持续时间控制）
- 脉冲持续时间范围：0.02 ms 至5.12 ms，步长0.02 ms
- 持续时间精确度：±0.01% +5/-0 μs
- 重复率：高达 30 Hz
- 重复精度：±0.1%（由 PowerLab 决定）
- 电流上升延迟：22–45 μs（变量）
控制端口
- I2C 端口：提供控制和电源
- 接口通信速率约为 50 Kbits/s
物理配置
- 尺寸（高 × 宽 × 深）：55 mm × 120 mm × 260 mm (2.2" × 4.7" × 10.2")
- 重量：1.3 kg（2 lb 15 oz）
- 工作温度范围：5–35 °C，0–90% 湿度（非冷凝）
ADInstruments 保留随时修改这些规格的权利。

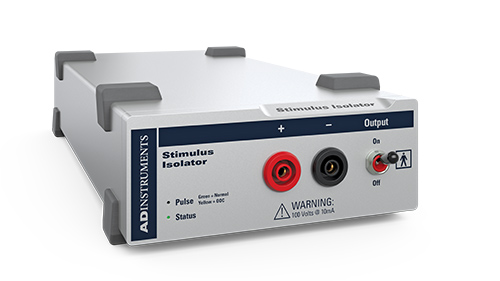

刺激隔离器
输出
- 连接类型：2 × 4mm(0.16 ”）护套香蕉插头
- 输出配置：恒定电流刺激器，硬件限制重复率，带下列放电夹
- 输出波形：矩形、单相脉冲，具有软件可选的脉冲幅度和持续时间
- 安全性：符合 IEC60601-1 BF（身体保护）标准
- 隔离电压：1 分钟时为 4000 V ACrms
- 安全指示灯：单一的多颜色指示器将会显示隔离刺激器状态。绿色闪烁表示发送有效刺激。黄色闪烁表示不符合条件（OOC）。
- 安全开关：隔离开关切换快速断开
- 恒流输出电压：100 V 固定的
- 电流范围：100 μA、1 mA、10 mA 满量程
- 电流上升时间：<1 μs（1 kΩ 负载 @ 10 mA）25 μsec（100 kΩ 负载@ 0.5 mA）
- 电流下降时间：<1 μs（1 kΩ 负载 @ 10 mA）25 μsec（100 kΩ 负载@ 0.5 mA）
- 动作负载：高达 20%
- 分辨率：满量程的1%（1 μA、10 μA 或100 μA）
- 交流泄漏电流：<200 nA p–p
- 差分输出噪声：<1 μA p–p
- 电源：PowerLab 通过 I2C 连接提供的非隔离电路。隔离以及高压电路从外部 12 伏交流、300 mArms、壁装式变压器获得电源。高压隔离由内部隔离变压器提供。无需电池。
脉冲控制（内部脉冲持续时间控制）
- 脉冲持续时间范围：0.01 ms 至 2.56 ms，步长 0.01 ms
- 持续时间精确度：±0.01% +5/-0 μs
- 重复率：高达 2000 Hz
- 重复精度：±0.1%（由 PowerLab 决定）
- 电流上升延迟：12 至 22 μs（变量）
控制端口
- I2C 端口：提供控制和电源。
- 接口通信速率约为 50 Kbits/s 。
物理配置
- 尺寸（高 × 宽 × 深）：55 mm × 120 mm × 260 mm (2.2" × 4.7" × 10.2")
- 重量：1.3 kg（2 lb 15 oz）
- 工作温度范围：5 至 35 °C，0 至 90% 湿度（非冷凝）
ADInstruments 保留随时修改这些规格的权利。
产品代码
FE155
高输出刺激隔离器（Stimulator HC）
FE180
刺激隔离器
FE180/CS
Stimulator (with Front End Interface)
FE155/CS
Stimulator HC (with Front End Interface)
兼容性
FE155
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart Lightning | cross | cross | cross |
| LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
FE180
| 操作系统 | 推荐硬件 | 替代硬件 | |
|---|---|---|---|
| LabChart Lightning | cross | cross | cross |
| LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
