如何为您的研究准确地记录12导联心电图

我们提供如何使用生物电放大器(Bio Amp)的设置和记录12导联 ECG 的指南,以确保您的研究得到清晰的信号。

许多研究人员发现准确地记录12导联 ECG (ECG或EKG) 得到清晰的信号并不是件容易事。有许多要素需重视:数据记录设备和分析软件必须精确设置,表面电极需要正确定位在受试者的身体和四肢上。

以下的简短视频和指南,概述了如何使用ADInstruments的八通道生物电放大器心电轴软件拓展准确,轻松地记录12导联 ECG。





如何配置八通道生物电放大器来记录受试者的12导联 ECG:

要使用 FE238 八通道生物电放大器记录12导联 ECG,除了 LabChart 软件,PowerLab 和放大器之外,还需要以下项目:

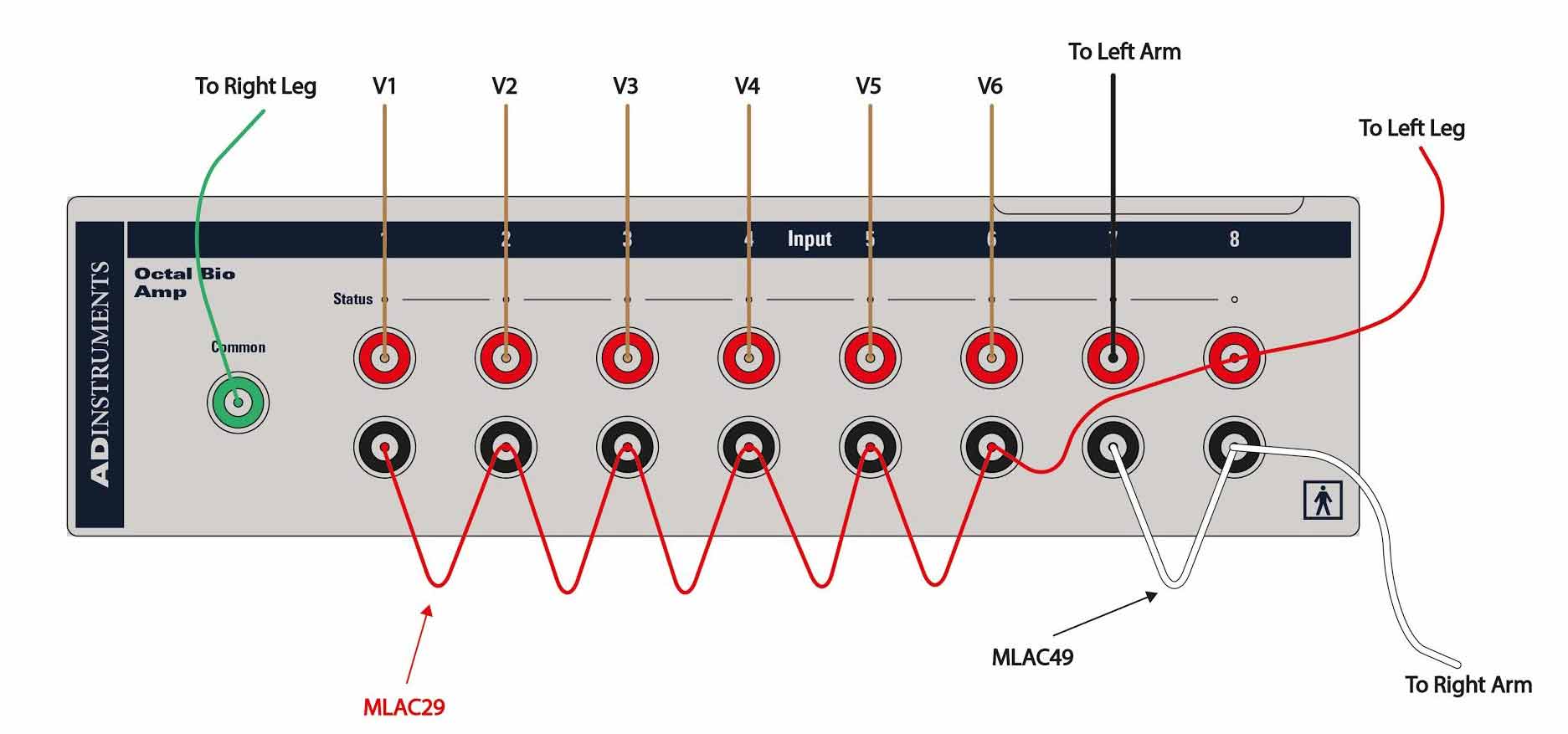

首先,将 MLAC29 和 MLAC49 连接导线连到 FE238 八通道生物电放大器的负极和正极输入,如下图所示(注意:虽然下面的图像显示 FE238 八通道生物电放大器,但已停产的 ML138 可以以相同的方式连接):

请注意,MLAC49 连接导线有两个额外的1.5mm防触摸插头,不能用于此配置。在使用过程中,这些插头可以保持不插电并悬挂在连接导线上。 现在,MLA0311 导线可以连接到连接导线和生物电放大器输入上,如图所示,并将 MLA1010 ECG 电极连接到主体上的相应记录位置。

使用这种方式配置生物电放大器,ECG 的导联 V1-V6 将分别记录在通道1-6上ECG导联I将记录在通道7上,ECG导联II将记录在通道8上。ECG导联III,aVR,aVL和aVF可以通过之前提到的心电轴扩展从导联I和II计算。要了解有关如何使用心电轴扩展的更多信息,请查看此处的教学视频。 此扩展目前适用于所有版本的 Chart 和 Windows 版 LabChart 以及 MAC 版的 Chart 5,LabChart 6 和 LabChart 7。
