概览
ADInstruments 生物电放大器是电绝缘的高性能差分生物电放大器, 适用于测量各种生物信号,例如心电图、肌电图、眼电图和脑电图记录。结合 PowerLab和 LabChart,使用一系列滤波器来处理生物信号。
我们的单通道、双通道、四通道和八通道生物电放大器均配有生物电放大器连接电线和导联线,这使它们与人体和动物的连接合适并安全。还可以使用音频输出来帮助监测信号。
与生物电放大器 (Bio Amp) 使用的附件包括:
ADInstruments 信号调节器只能与 PowerLab 数据采集单元配合使用,因此不适用于其他数据采集系统。
配置
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术
单通道生物电放大器
输入
- 连接类型:三套头 1.5mm 插脚插座
- 输入配置:1 个绝缘差分通道,带绝缘接地参考或右腿驱动。
- 输入阻抗:> 1 GΩ 差分,< 100 pF(无电线)或 500 pF(带生物电放大器屏蔽电线和导线)到绝缘接地
- 绝缘:4000 Vrms(1 分钟 50 Hz)
- 输入量程:±100 μV 至 ±100 mV 满量程 10 级(结合 PowerLab 及生物电放大器 (Bio Amp))
- 增益准确度:±1.5 % 全量程
- 非线性:< 0.2% 量程内
- 不同带宽的噪音:
- 1 Hz 至 10 kHz:< 1.2 μVrms(< 12 mV 峰-峰)
- 0.3 Hz 至 1 kHz:< 0.5 μVrms
- 0.1 Hz 至 100 Hz:< 0.4 μVrms
- IMRR(绝缘模式):> 130 dB(接实地, 50 Hz)
- CMRR(普通模式):> 60 dB 典型(150K 电极阻抗, 50Hz 和 60Hz 时为 5K 失衡)。> 100dB 典型(50Hz 和 60Hz 时为平衡电极阻抗)
- 输入泄漏电流:240 V,50 Hz 时 < 4 μArms
- 直流公差:±370 mV
- 基线恢复:自动或手动
滤波
- 低通滤波:软件可选频率:50、100、200、500、1000、2000、5000、10000 Hz,关
- 高通滤波:软件可选频率:直流,0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz
- 自适应电源滤波器:50 或 60Hz 频率
输出
- 信号:最大值 ±4.5 V
- 音频输出:适用于直接耳机或电源扬声器连接的 3.5 mm (0.14") 立体声输出插座。输出可从软件选择。
控制端口
- I2C 端口:提供控制和电源。接口通信率为 ~50 Kbits/s。
物理配置
- 尺寸(高 × 宽 × 深):55 mm × 120 mm × 260 mm (2.2" × 4.7" × 10.2")
- 重量:1.3 kg(2 lb 12 oz)
- 功率要求:~2 W
- 操作环境:5 - 35 °C,湿度 0 - 90%(无冷凝)
- 运输/贮存环境:0 - 40 °C,湿度 0 - 95%(无冷凝)
安全/标准信息
- 安全性:符合 IEC 60601-1:2012
- 电磁兼容性:符合 IEC 60601-1-2:2014

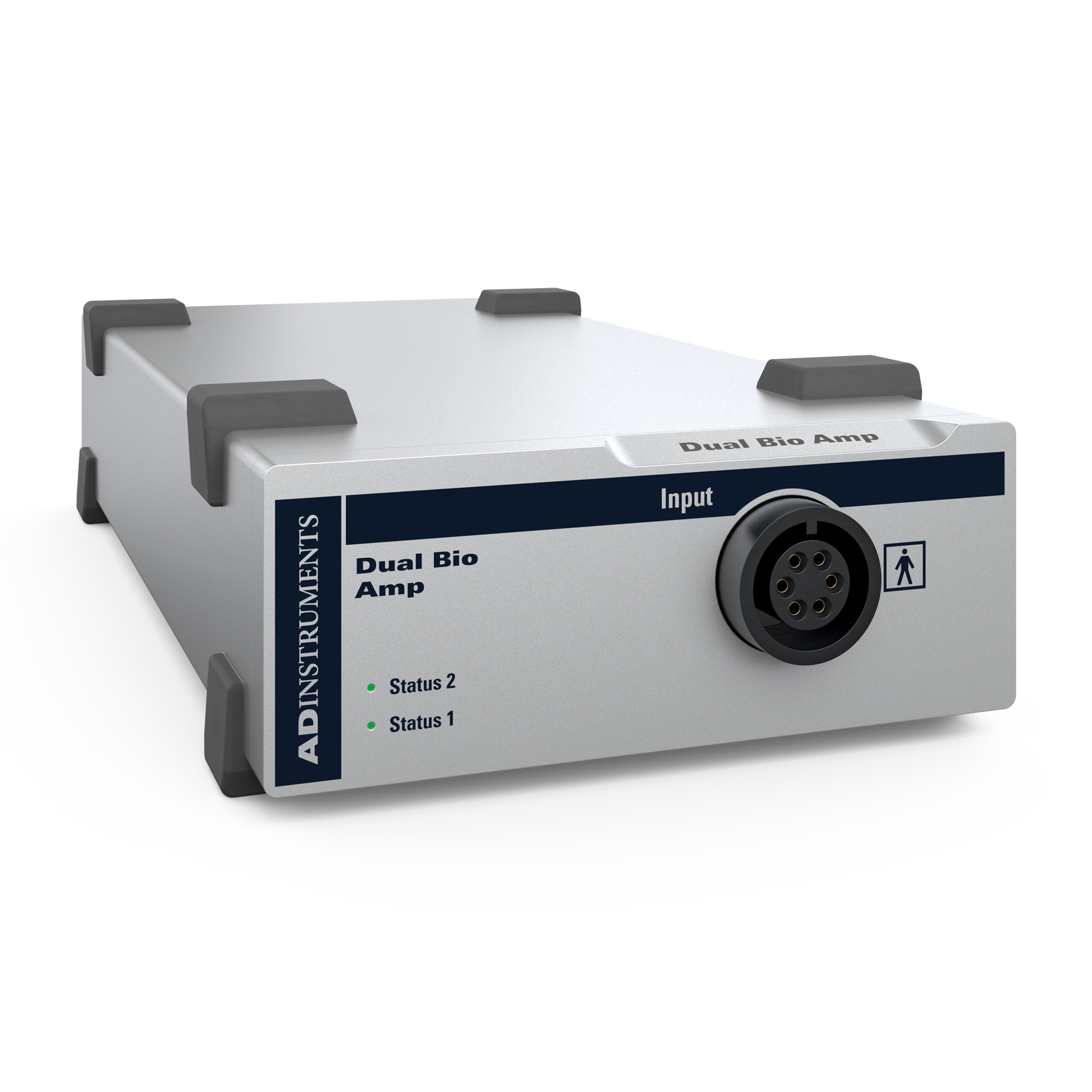

双通道生物电放大器 (Dual Bio Amp)
输入
- 连接类型:匹配 5 导生物电放大器 (Bio Amp) 电线 (Tronomed D-1540) 的六插脚 DIN/MS 插座
- 输入配置:带普通绝缘接地参考或右腿驱动的 2 个绝缘差分通道
- 输入阻抗:> 1 GΩ 差分,< 100 pF(无电线)或 500 pF(带生物电放大器 (Bio Amp) 屏蔽电线及导线)到绝缘接地
- 绝缘:4000 Vrms(1 分钟 50 Hz)
- 输入量程:±100 μV 至 ±100 mV 满量程 10 级(结合 PowerLab 及生物电放大器 (Bio Amp))
- 增益准确度:±1.5 % 全量程
- 非线性:< 0.2% 量程内
- 不同带宽的噪音:
- 1 Hz 至 10 kHz:< 1.2 μVrms(< 12 mV 峰-峰)
- 0.3 Hz 至 1 kHz:< 0.5 μVrms
- 0.1 Hz 至 100 Hz:< 0.4 μVrms
- IMRR(绝缘模式):> 130 dB(接实地, 50 Hz)
- CMRR(普通模式):> 60 dB 典型(150K 电极阻抗, 50Hz 和 60Hz 时为 5K 失衡)。> 100dB 典型(50Hz 和 60Hz 时为平衡电极阻抗)
- 输入泄漏电流:240 V,50 Hz 时 < 4 μArms
- 直流公差:±370 mV
- 基线恢复:自动或手动
滤波
- 低通滤波:软件可选频率:50、100、200、500、1000、2000、5000、10000 Hz,关
- 高通滤波:软件可选频率:直流,0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz
- 自适应电源滤波器:50 或 60Hz 频率
输出
- 信号:最大值 ±4.5 V
- 音频输出:适用于直接耳机或电源扬声器连接的 3.5 mm (0.14") 立体声输出插座。输出可从软件选择。
控制端口
- I2C 端口:提供控制和电源。接口通信率为 ~50 Kbits/s。
物理配置
- 尺寸(高 × 宽 × 深):55 mm × 120 mm × 260 mm (2.2" × 4.7" × 10.2")
- 重量:1.3kg (2lb 12oz)
- 功率要求:~3 W
- 操作环境:5 - 35 °C,湿度 0 - 90%(无冷凝)
- 运输/贮存环境:0 - 40 °C,湿度 0 - 95%(无冷凝)
安全/标准信息
- 安全性:符合 IEC 60601-1:2012
- 电磁兼容性:符合 IEC 60601-1-2:2014
四通道/八通道生物电放大器
输入
- 连接类型:9 x 1.5 mm(四通道)或 17 x 1.5 mm(八通道)单插脚套头公插座
- 输入配置:带普通绝缘接地参考或右腿驱动的 4(四通道)或 8(八通道)绝缘差分通道
- 输入阻抗:> 1 GΩ 差分,< 100 pF(无电线)到绝缘接地
- 绝缘:4000 Vrms(1 分钟 50 Hz)
- 放大量程:±100 μV 至 ±100 mV 满量程10 级(结合 PowerLab 及生物电放大器 (Bio Amp))
- 增益准确度:±1.5 % 所有量程
- 非线性:< 0.2 % 量程内
- 不同带宽的噪音:
- 1 Hz 至 10 kHz:< 1.2 μVrms(< 12 μV 峰-峰)
- 0.3 Hz 至 1 kHz:< 0.5 μVrms
- 0.1 Hz 至 100 Hz:< 0.4 μVrms
- IMRR(绝缘模式):> 130 dB(接实地,50 Hz)
- CMRR(普通模式):> 60 dB 典型(150K 电极阻抗, 50Hz 和 60Hz 时为 5K 失衡)。> 100dB 典型(50Hz 和 60Hz 时为平衡电极阻抗)
- 输入泄漏电流:240 V,50 Hz 时 < 4 μArms
- 直流公差:±370 mV
- 基线恢复:自动或手动
滤波
- 低通滤波:软件可选频率:50、100、200、500、1000、2000、5000、10000 Hz,关
- 高通滤波:软件可选频率:直流,0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz
- 自适应电源滤波器:50 或 60Hz 频率
输出
- 信号:最大 ±4.5 V
- 音频输出:适用于直接耳机或电源扬声器连接的 3.5 mm 立体声输出插座。输出可从软件选择。
控制端口
- I2C 端口:提供控制和电源。接口通信率为 ~50 Kbits/s。
物理配置
- 尺寸(高 × 宽 × 深):70 mm × 240 mm × 260 mm (2.7" × 9.45" × 10.2")
- 重量:2.5 kg (5.5 lb)
- 功率要求:~4.5W(四通道),~7 W(八通道)
- 操作环境:5 - 35 °C,湿度 0 - 90%(无冷凝)
- 运输/贮存环境:0 - 40 °C,湿度 0 - 95%(无冷凝)
安全/标准信息
- 安全性:符合 IEC 60601-1:2012
- 电磁兼容性:符合 IEC 60601-2:2014
ADInstruments 保留随时修改这些规格的权利。
产品代码
FE231
生物电放大器 (Bio Amp)
FE232
双通道生物电放大器 (Dual Bio Amp)
FE136
动物用生物电放大器(Animal Bio Amp)
FE234
四通道生物电放大器
FE238
八通道生物电放大器(Octal Bio Amp)
FE231/CS
Bio Amp (with Front End Interface)
FE232/CS
Dual Bio Amp (with Front End Interface)
FE234/CS
Quad Bio Amp (with Front End Interface)
FE238/CS
Octal Bio Amp (with Front End Interface)
兼容性
FE231
操作系统 | 推荐硬件 | 替代硬件 | |
---|---|---|---|
LabChart Lightning | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
FE232
操作系统 | 推荐硬件 | 替代硬件 | |
---|---|---|---|
LabChart Lightning | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
FE234
操作系统 | 推荐硬件 | 替代硬件 | |
---|---|---|---|
LabChart Lightning | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
FE238
操作系统 | 推荐硬件 | 替代硬件 | |
---|---|---|---|
LabChart Lightning | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
