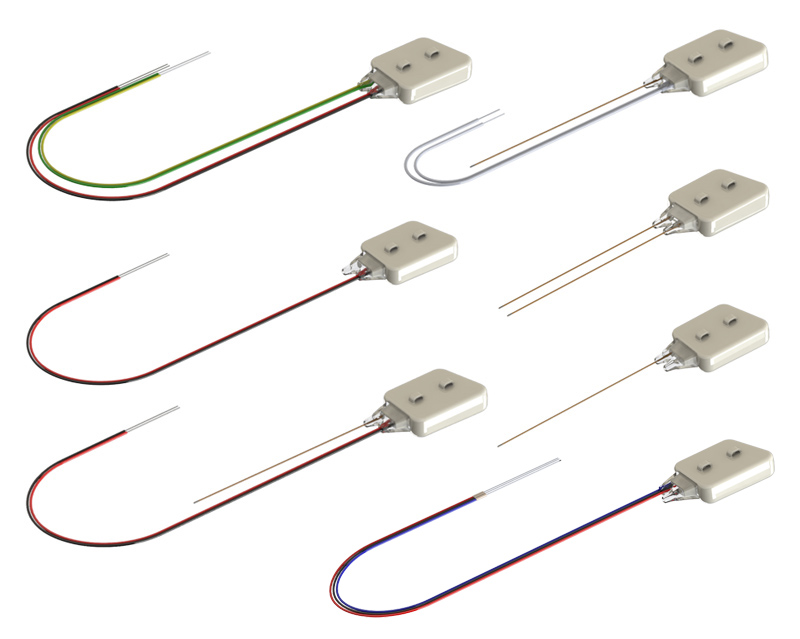

概览
Kaha Sciences大鼠植入子为希望记录高质量无线遥测信号的研究科学家提供了理想的解决方案。
选项用于测量和传输高保真生理信号，例如：
压力
生物电
(如： ECG, EMG, EEG)
交感神经活动
(SNA)
组织氧含量
温度
(所有植入子均输出)
Kaha大鼠植入子的优势
- 由 SmartPad 使用专利的无线感应技术充电，可提供更高的采样率（2 kHz）和时间分辨率，以及卓越的数据质量。
- 支持独特的信号采集，包括组织氧含量和SNA。
- 压力传感器采用Millar Mikro-TipTM导管技术，可在遥测系统中提供无与伦比的信号质量。
- 具有备用电池和体内充电功能，数据传输范围可达5米，适用于需要更大活动范围的实验场景，例如： 水迷宫行为学研究。
- 共笼饲养功能可将两只大鼠放在同一笼中，或给一只大鼠（> 350g）植入两个植入子。
- 所有植入子均允许受试动物在笼中自由活动，共笼饲养选项减少了单笼的压力，完全软件控制能减少处理或者压力的影响，从而提供了更好的动物福利。了解更多关于遥测的优势。
简单且可定制的遥测系统设置
配置Kaha Sciences大鼠遥测系统，以满足您的确切研究需求。一个典型的遥测设置需要选择一个植入子，每个动物需要一个 SmartPad 。每个实验室只需要一个 配置器即可配置所有Kaha设备。
然后，您就可以使用LabChart 8 或 LabChart Lightning分析数据了。

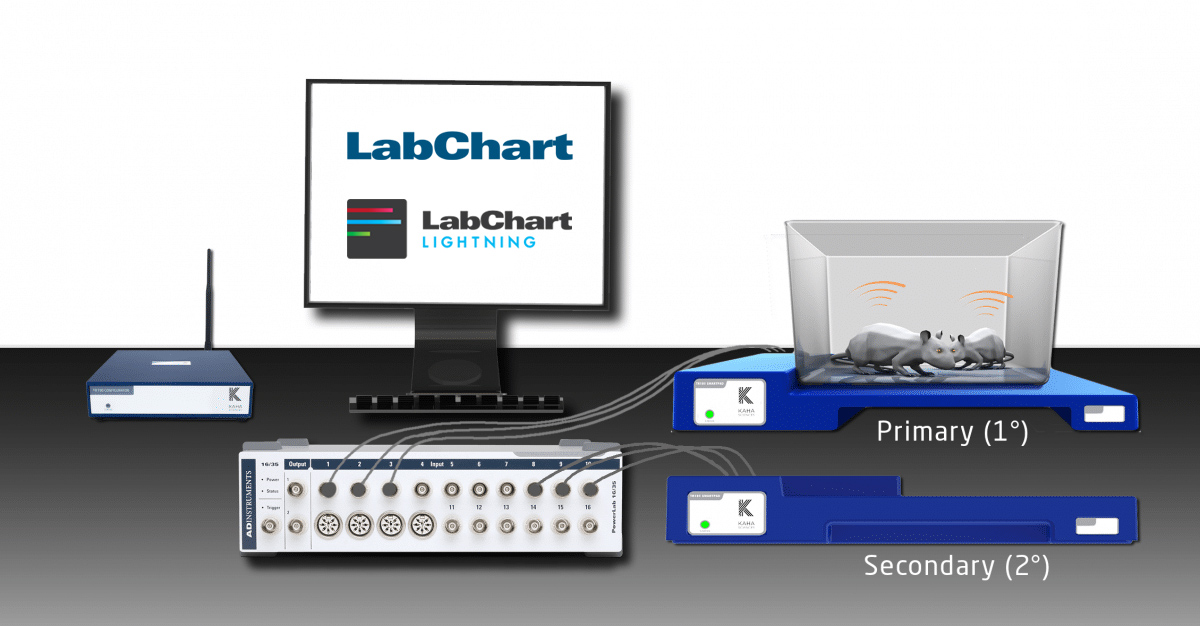

共笼饲养
Kaha Sciences大鼠遥测系统的另一个优势是共笼饲养功能：
- 允许将两只大鼠（> 175g），每只植入一个植入子，一起放在一个笼子中，以减轻单个笼子的压力和节省实验室空间要求，或者
- 将两个植入子植入一只动物（> 350g）体内，最多可以测量四个生理信号（例如氧含量+双压力或氧含量+压力和SNA）
有了共笼饲养，系统会继续无缝地调节供电给两个植入子，同时以预期的准确性和质量采集连续数据。共笼仍然需要每个植入子一个SmartPad，以及用于实验室的配置器系统。
可以将现有系统升级为使用共笼功能，而无需购买其他硬件。共笼还需要ConfigSoft软件版本3.0或更高版本。
通过ADI和Kaha Sciences了解有关小动物遥测的更多信息
必备产品
配置
Key Features
-
装在耐用的，生物相容的硬壳（液晶聚合物）中
- 适用于> 175g的大鼠
- 高频采样传输（2kHz）
- 所有植入子选择都将测量温度做为记录的信号（共笼模式除外）
- 在SmartPad上使用时，支持连续记录以延长采样时间
- 如果动物远离SmartPad充电场（最远5米的距离），备用电池可使植入子继续传输数据长达4-6小时（取决于植入子型号）
- 可靠的数据记录功能，没有数据丢失，串扰或干扰-使用配置器系统可以选择40个独立的数据采集频率
支持
支持文章
我们的支持文章包含常见问题的解答、操作方法、解决方案和文档。
详情和技术规格
技术
通用植入子规格
| 温度工作范围 | 8至41摄氏度 |
| 采样频率 | 2 kHz |
| 低通滤波截止频率 (SmartPad) | 1 kHz |
| 传输范围 | 可达5米（可能取决于实验室环境） |
| 传输信号 | 2.4 GHz, 全数字 |
| 传输频率 | 40个可用，由用户配置 |
| 大鼠最轻体重 | 175 克 |
| 外层材料 | 生物相容性硬壳（液晶聚合物） |
| 重量 | 约13.5克 |
| 尺寸 | 31.5 x 24 x 11毫米 |
| 电池使用时间 | 在SmartPad上连续充电。在SmartPad充电场外，电池使用时间约为4-6小时 |
| 充电时间 | 最少3小时 |
| 电源开关 | 通过SmartPad激活和通过配置器系统取消激活 |
| 模拟输出校准值 | 压力：1V输出= 0mmHg，2V输出= 100 mmHg 生物电：2V输出= 0mV输入，4V输出= 2 mV输入 SNA：2V输出= 0µV输入，4V输出= 60µV输入 温度：0V输出= 0℃，1V输出= 20℃ |
单独型号规格
| TR50B 生物电植入子 |
TR50BB 双生物电植入子 |
TRM54P 压力植入子 |
TRM54PB 压力生物电植入子 |
TRM54PP 双压力植入子 |
TRM56SP SNZ和压力植入子 |
TR57Y 组织氧含量植入子 |
|
|---|---|---|---|---|---|---|---|
| 生物电输入量程 | ∓2 mV | ∓2 mV | |||||
| 生物电分辨率 | 12 位 A/D | 12 位 A/D | |||||
| 生物电高通特性 | 交流耦合，单极，在0.7 Hz时为-3dB点 | 交流耦合，单极，在0.7 Hz时为-3dB点 | |||||
| 生物电导线 | 25厘米长，螺旋不锈钢（1对） | 25厘米长，螺旋不锈钢（2对） | 25厘米长，螺旋不锈钢（1对） | ||||
| 生物电导线直径 | 1 毫米 | 1 毫米 | |||||
| 校准 | 预校准 | ||||||
| 模拟输出校准值 | 生物电：2V输出= 0mV输入，4V输出= 2 mV输入 温度：0V输出= 0℃，1V输出= 20℃ | 压力：1V输出=0mmHg，2V输出= 100 mmHg 温度：0V输出= 0℃，1V输出= 20℃ | 压力：1V输出=0mmHg，2V输出= 100 mmHg生物电：2V输出= 0mV输入，4V输出= 2 mV输入 温度：0V输出= 0℃，1V输出= 20℃ | 压力：1V输出=0mmHg，2V输出= 100 mmHg 温度：0V输出= 0℃，1V输出= 20℃ | 压力：1V输出=0mmHg，2V输出= 100 mmHg SNA：2V输出=0 µV输入，4V输出= 60 µV输入 温度：0V输出= 0℃，1V输出= 20℃ | 氧含量：1V输出=0nA，2V输出= -200nA 温度：0V输出= 0℃，1V输出= 20℃ | |
| 压力传感器精度 | ∓2 mmHg | ||||||
| 压力传感器漂移 | <4 mmHg /月 | ||||||
| 压力传感器频率响应 | 直流至500 Hz (-3 dB) | ||||||
| 标准压力导管尺寸 | 末端; 直径660 µm（2Fr），导管；500 µm（1.5Fr），长度9cm（除TRM56SP以外，均提供15和25 cm的选项） | ||||||
| 压力传感器量程 | -40至300 mmHg @ atm为760 mmHg（720至1060 mmHg绝对压力） | ||||||
| 环境压力量程 | 650 至 800 mmHg | ||||||
| 最大工作高度 | 1300 米 | ||||||
| SNA 输入量程 | ∓60 µV | ||||||
| SNA高通滤波 | 1.5 Hz时为-3dB点 | ||||||
| SNA输入阻抗 | 1000 Hz时为500 kOhms | ||||||
| SNA 导线 | 多股不锈钢（长25厘米） | ||||||
| SNA导线直径 | 0.15毫米（仅导线） | ||||||
| 恒电位仪类型 | 压控电流源 | ||||||
| 设定电位 | -0.65V (-650mV) | ||||||
| 恒电位仪电流测量范围 | 0 至 -600nA | ||||||
| 恒电位仪分辨率 | 12 位 A/D | ||||||
| 恒电位仪导线 | 螺旋不锈钢（约28厘米） | ||||||
| 恒电位仪导线直径 | 1 毫米 | ||||||
产品代码

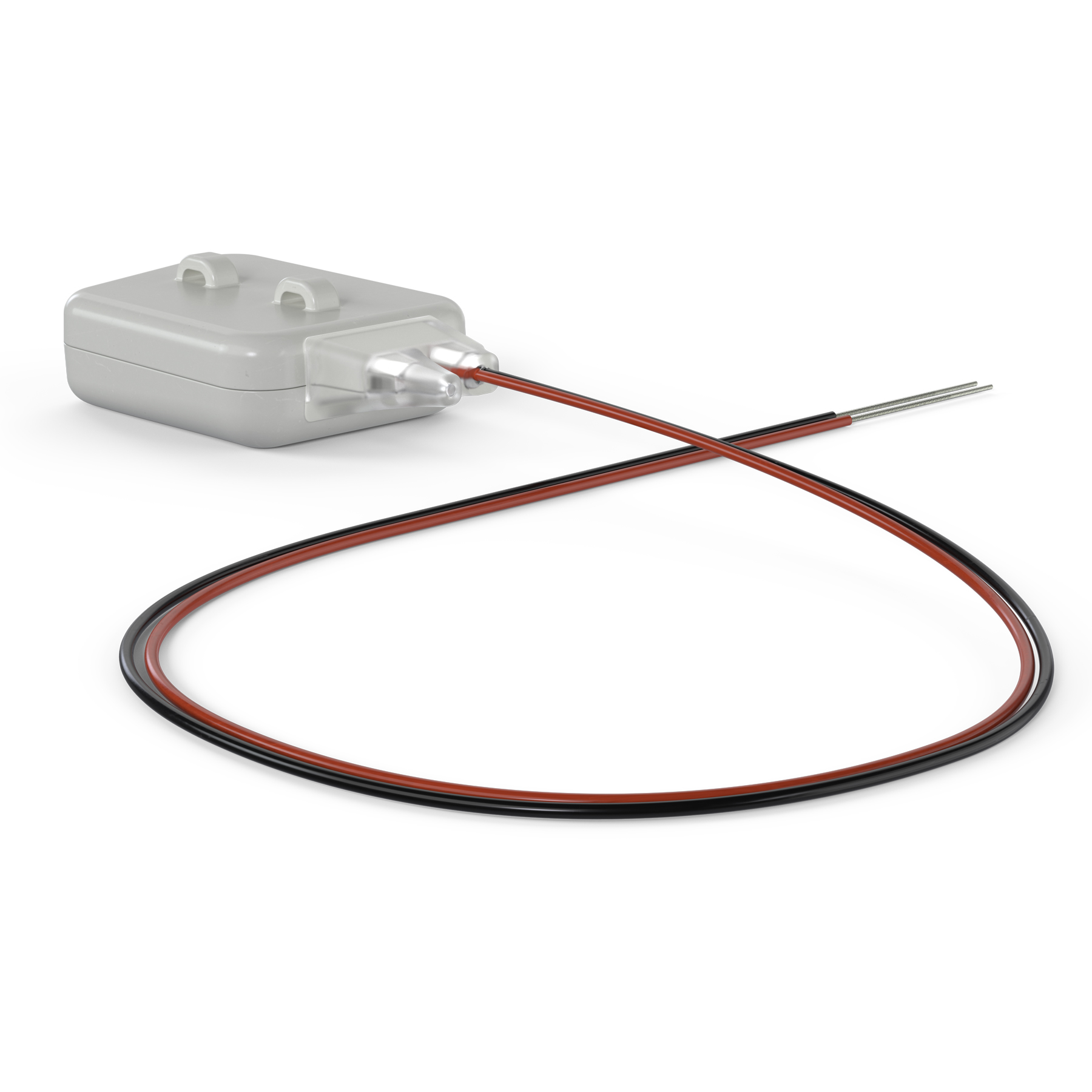

TR50B
生物电植入子（ECG，EEG，EMG）

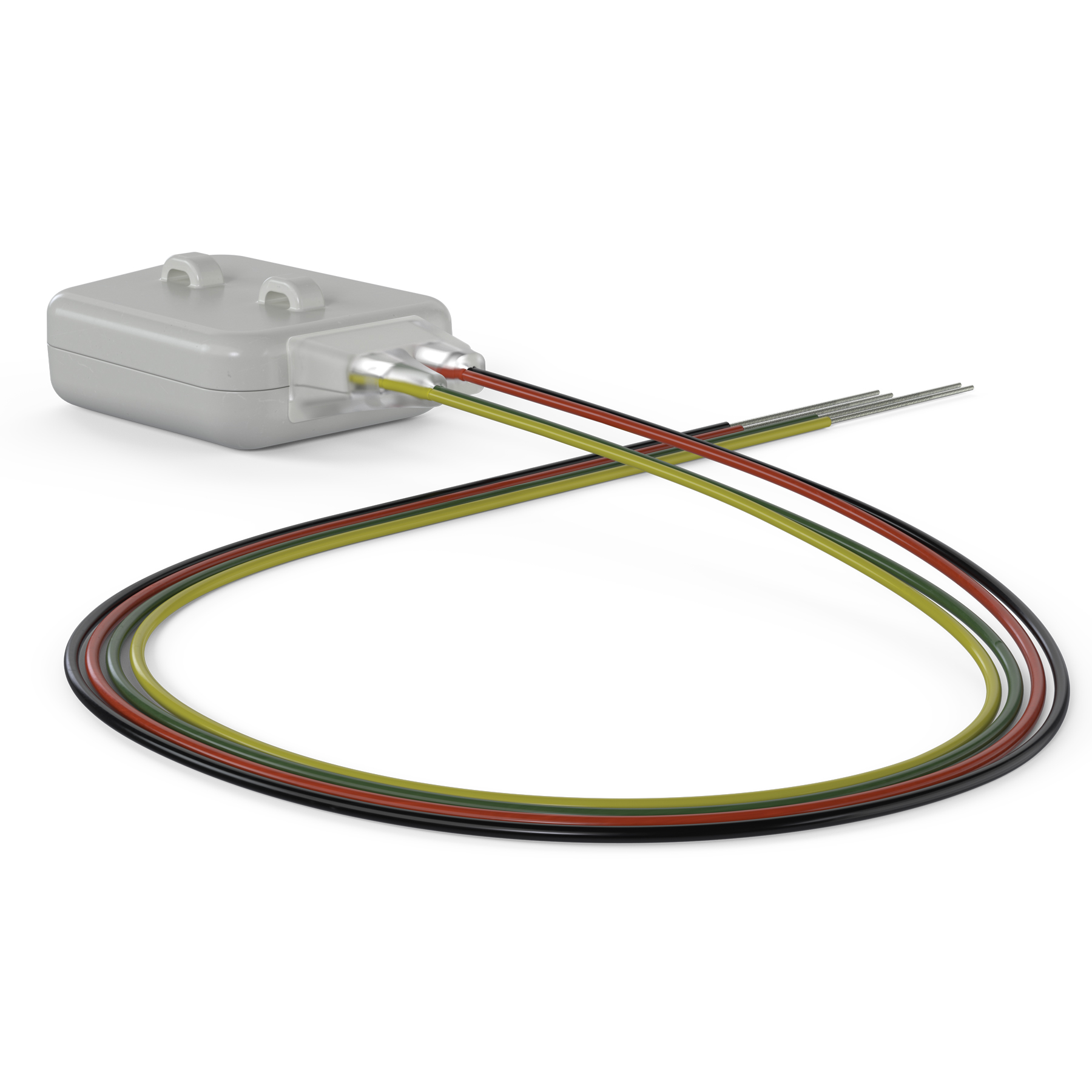

TR50BB
双生物电植入子（ECG，EEG和/或EMG）
TRM54P
压力植入子
TRM54PB
压力生物电植入子

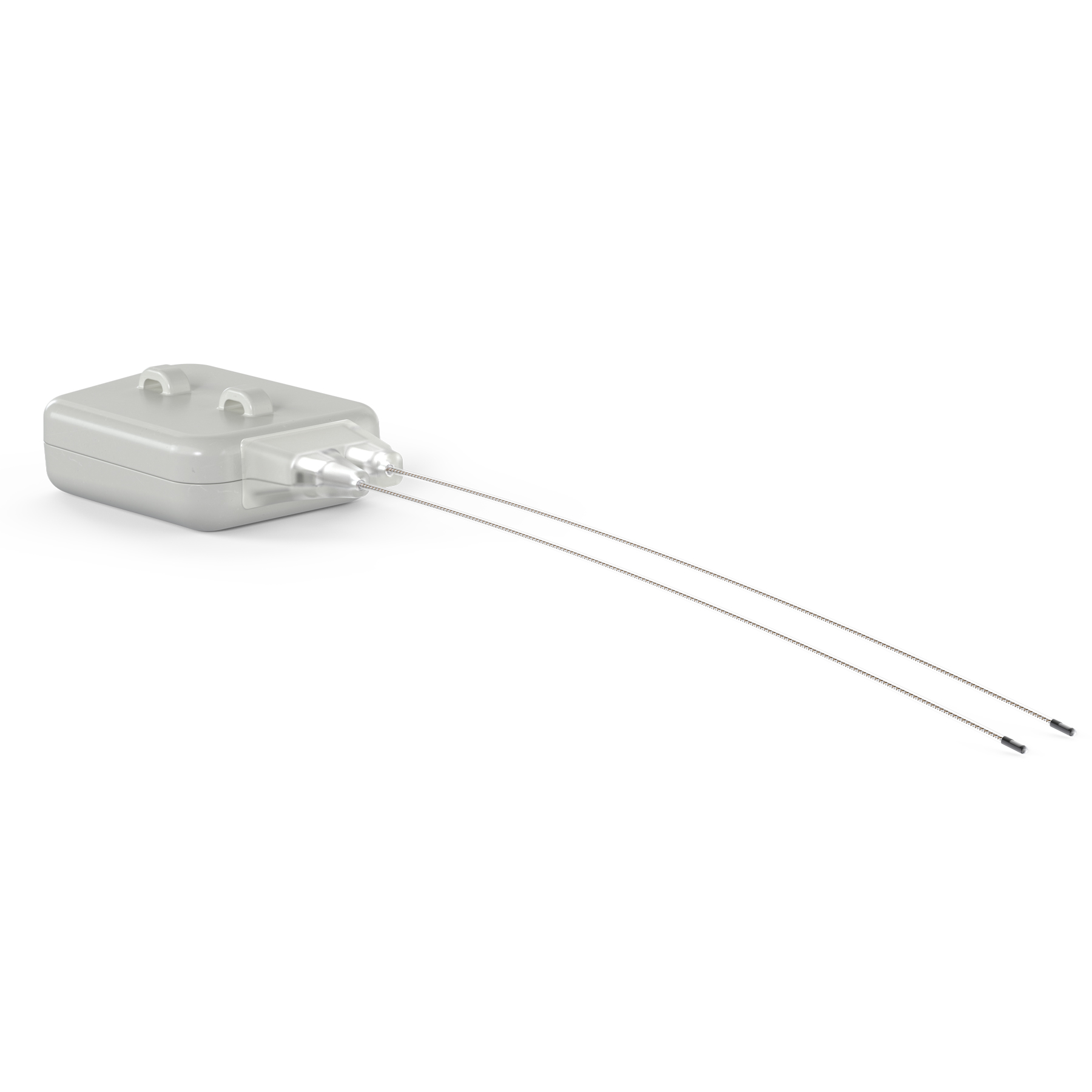

TRM54PP
双压力植入子

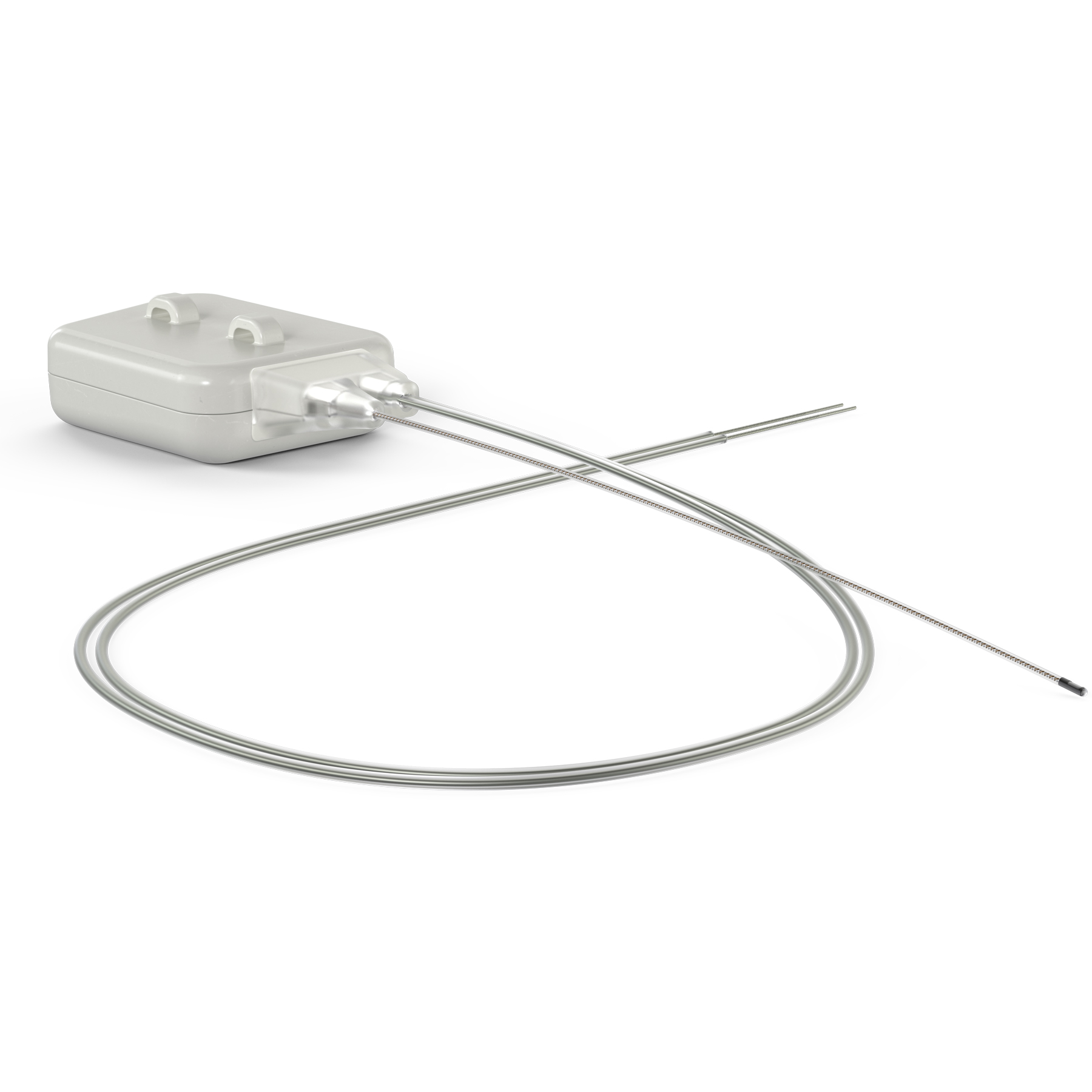

TRM56SP
SNA和压力植入子

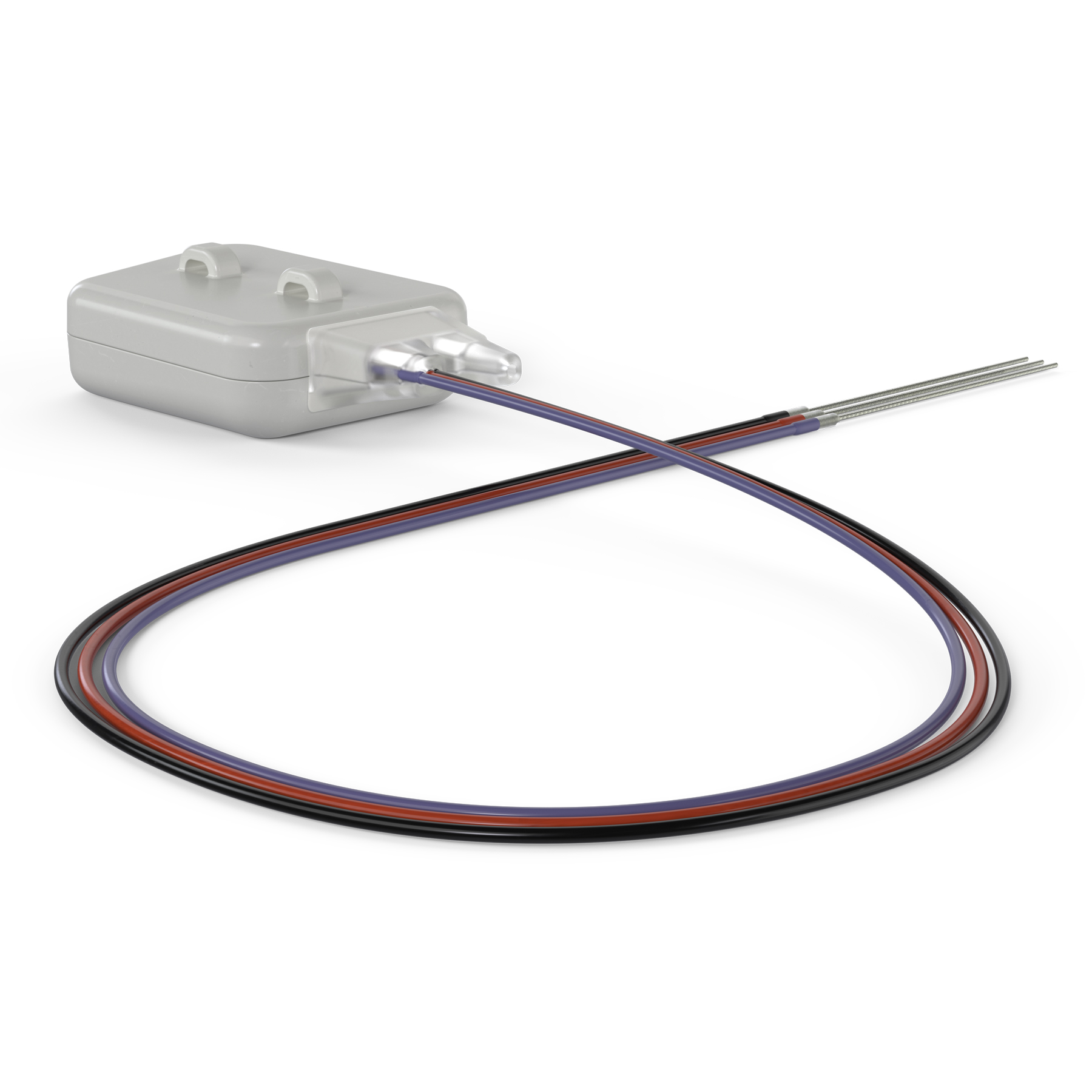

TR57Y
组织氧含量植入子
